De pequeñas pérdidas blanco de pequeñas pérdidas flexible del cable coaxial de HCTAY para la comunicación inalámbrica

Cable coaxial ordinario del RF

• Estándares ejecutados
• Cable 1092-2013 - dieléctrico hecho espuma de la telecomunicación de YD/T de la poliolefina, conductor externo, cable coaxial de la radiofrecuencia de 50 ohmios para la comunicación inalámbrica
• Cables coaxiales de la comunicación de GB/T 17737.1-2013 – parte 1: Especificación genérica - general, definiciones y requisitos
• Cable-parte coaxial 9 de la comunicación del 61196-9:2014 del IEC: Especificación seccional para los cables flexibles del RF
• Pruebas del 60332-1-2:2015 del IEC en los cables eléctricos y des fibra óptica bajo condiciones del fuego – parte 1-2: La prueba para la propagación de llama vertical para un solo alambre aislado o el cable-procedimiento para 1 kilovatio premezcló la llama
• Medida del 61034-2:2019 del IEC de la densidad de humo de los cables que queman bajo condición-parte definida 2: Método y requisitos de prueba
• La prueba del 60754-1:2019 del IEC en los gases se desarrolló durante la combustión de materiales de los cables – parte 1: Determinación del contenido de gas de ácido del halógeno
• La prueba del 60754-2:2019 del IEC en los gases se desarrolló durante la combustión de materiales de los cables – parte 2: Determinación de la acidez (por la medida del pH) y de la conductividad
  • Características de producto
• El cable coaxial ordinario del RF utiliza el conductor externo de una estructura acanalada circular, para estar con una fuerza mecánica más alta y ciertas propiedades de doblez.
• El cable coaxial ordinario del RF tiene un funcionamiento autoadhesivo más alto y resistencia de humedad excelente.
•

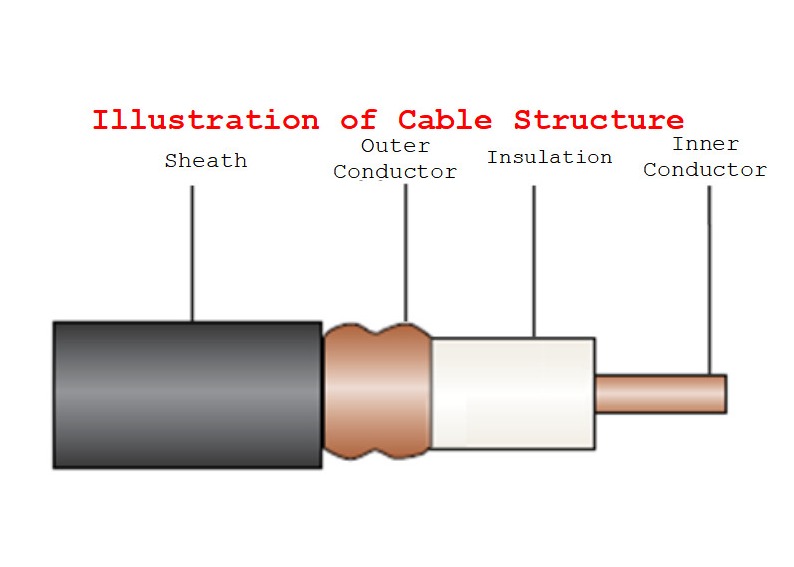

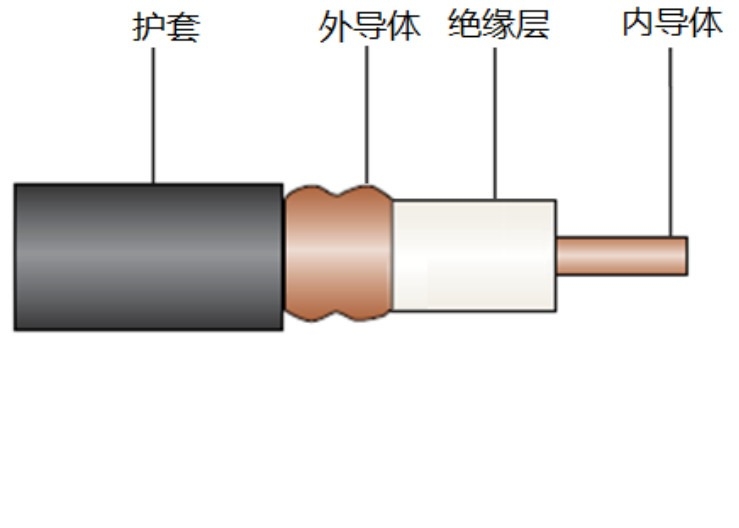

• Parámetros estructurales

• Modelo del producto	Conductor interno		Aislamiento	Conductor externo		Envoltura externa
  	Tipo	Diámetro		Tipo	Diámetro	Tipo	Diámetro
  HCAAY (Z) - 50-6 (1/4")	Alambre de aluminio revestido de cobre	2.60m m	aislamiento Físico-hecho espuma del polietileno	Tubo de cobre acanalado de la circular	7.70m m	Polietileno negro o poliolefina ignífuga halógeno-libre del humo bajo	8.80m m
  HCAAY (Z) - 50-8 (3/8")	Alambre de aluminio revestido de cobre	3.10m m			9.50m m		10.80m m
  HCAAY (Z) - 50-12 (el 1/2 ")	Alambre de aluminio revestido de cobre	4.80m m			13.90m m		15.80m m
  HCTAY (Z) - 50-22 (7/8")	Tubo de cobre liso	9.00m m			24.90m m		27.50m m
  HCTAY (Z) - 50-23 (7/8") de pequeñas pérdidas	Tubo de cobre liso	9.45m m			25.40m m		27.80m m
  HCTAY (Z) - 50-32 (1-1/4")	Tubo de cobre liso	13.10m m			35.80m m		38.50m m
  HHTAY (Z) - 50-42 (1-5/8")	Tubo de cobre acanalado del espiral	17.40m m			46.50m m		49.50m m

Propiedades mecánicas y ambientales

Propiedades eléctricas

• Modelo del producto			HCAAY (Z) - 50-6 (1/4")	HCAAY (Z) - 50-8 (3/8")	HCAAY (Z) - 50-12 (el 1/2 ")	HCTAY (Z) - 50-22 (7/8")	HCTAY (Z) - 50-23 (7/8") de pequeñas pérdidas	HCTAY (Z) - 50-32 (1-1/4")	HHTAY (Z) - 50-42 (1-5/8")
  Impedancia característica media (Ω)			50±2
  Tarifa de transmisión (30~200MHz)			el 86%	el 88%	el 88%	el 88%	el 88%	el 88%	el 88%
  Capacitancia (pF/m)			77	76	76	76	76	76	76
  Fuerza dieléctrica (V, DC, 1min)			2000	2500	6000	10000	10000	10000	15000
  Resistencia de aislamiento mínima (MΩ·kilómetro)			5000	5000	10000	10000	10000	10000	10000
  Prueba de chispa de la envoltura (V, CA, valor eficaz)			3000	5000	8000	8000	8000	10000	10000
  Coeficiente de atenuación máximo (dB/100m) (20℃)		70MHz	3,49	2,95	1,90	0,89	0,95	0,76	0,63
  		100MHz	4,22	3,53	2,30	1,16	1,15	0,93	0,77
  		150MHz	5,22	4,35	2,85	1,49	1,42	1,17	0,96
  		200MHz	6,08	5,05	3,31	1,76	1,66	1,37	1,12
  		350MHz	8,20	6,78	4,44	2,38	2,23	1,85	1,54
  		450MHz	9,39	7,75	5,06	2,72	2,55	2,12	1,77
  		700MHz	11,96	9,83	6,40	3,45	3,25	2,71	2,28
  		800MHz	12,87	10,57	6,87	3,71	3,50	2,92	2,46
  		900MHz	13,75	11,27	7,31	3,96	3,73	3,13	2,64
  		1400MHz	17,64	14,38	9,29	5,08	4,79	4,03	3,44
  		1800MHz	20,38	16,55	10,66	5,88	5,53	4,68	4,01
  		1900MHz	21,02	17,06	10,99	6,07	5,70	4,83	4,15
  		2000MHz	21,66	17,56	11,30	6,26	5,88	4,98	4,28
  		2100MHz	22,29	18,05	11,61	6,44	6,05	5,13	4,42
  		2200MHz	22,90	18,53	11,92	6,62	6,21	5,28	4,55
  		2300MHz	23,51	19,01	12,22	6,81	6,38	5,42	4,68
  		2400MHz	24,10	19,48	12,51	6,98	6,54	5,57	4,80
  		2500MHz	24,69	19,93	12,80	7,16	6,70	5,71	4,93
  		2600MHz	25,27	20,39	13,09	7,34	6,85	5,85	5,06
  		2700MHz	25,84	20,83	13,37	7,51	7,01	5,99	5,18
  		3000MHz	27,51	22,14	14,19	8,02	7,46	6,39	/
  		3300MHz	29,13	23,39	14,97	8,51	7,90	6,78	/
  		3800MHz	31,73	25,40	16,23	9,31	8,60	7,42	/
  		4400MHz	34,70	27,68	17,66	10,24	9,40	/	/
  		5000MHz	37,55	29,86	19,02	11,14	10,17	/	/
  		5800MHz	41,19	32,64	20,75	/	/	/	/
  VSWR máximo	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/	/	/
