Ohmio flexible estupendo HCAHY del cable coaxial 50 del tubo acanalado

Ohmio flexible estupendo HCAHY del cable coaxial 50 del tubo acanalado

• Estándares ejecutados
• Cable 1092-2013 - dieléctrico hecho espuma de la telecomunicación de YD/T de la poliolefina, conductor externo, cable coaxial de la radiofrecuencia de 50 ohmios para la comunicación inalámbrica
• Cable 1119-2014 - dieléctrico del polietileno y cable coaxial hechos espuma de la telecomunicación de YD/T de la radiofrecuencia flexible estupenda acanalada del tubo para la comunicación inalámbrica
• Cables coaxiales de la comunicación de GB/T 17737.1-2013 – parte 1: Especificación genérica - general, definiciones y requisitos
• Cable-parte coaxial 9 de la comunicación del 61196-9:2014 del IEC: Especificación seccional para los cables flexibles del RF
• Pruebas del 60332-1-2:2015 del IEC en los cables eléctricos y des fibra óptica bajo condiciones del fuego – parte 1-2: La prueba para la propagación de llama vertical para un solo alambre aislado o el cable-procedimiento para 1 kilovatio premezcló la llama
• Medida del 61034-2:2019 del IEC de la densidad de humo de los cables que queman bajo condición-parte definida 2: Método y requisitos de prueba
• La prueba del 60754-1:2019 del IEC en los gases se desarrolló durante la combustión de materiales de los cables – parte 1: Determinación del contenido de gas de ácido del halógeno
• La prueba del 60754-2:2019 del IEC en los gases se desarrolló durante la combustión de materiales de los cables – parte 2: Determinación de la acidez (por la medida del pH) y de la conductividad
  • Características de producto
• El cable coaxial flexible estupendo del RF utiliza el conductor externo de una estructura acanalada espiral, con profundidad grande del corrugación y flexibilidad extremadamente alta;

• Se utiliza principalmente bajo la forma de asamblea en dirigir usos.

• Parámetros estructurales

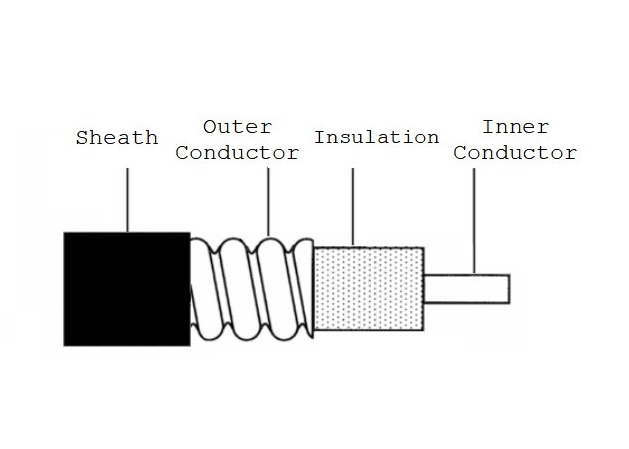

• Modelo del producto	Conductor interno		Aislamiento	Conductor externo		Envoltura externa
  	Tipo	Diámetro		Tipo	Diámetro	Tipo	Diámetro
  HCAHY (Z) - 50-5 (1/4") flexible estupendo	Alambre de aluminio revestido de cobre	1.90m m	aislamiento Físico-hecho espuma del polietileno	Tubo de cobre acanalado del espiral	6.40m m	Polietileno negro o poliolefina ignífuga halógeno-libre del humo bajo	7.50m m
  HCAHY (Z) - 50-7 (3/8") flexible estupendo	Alambre de aluminio revestido de cobre	2.60m m			9.00m m		10.00m m
  HCAHY (Z) - 50-9 (El 1/2 flexible estupendo ")	Alambre de aluminio revestido de cobre	3.55m m			12.00m m		13.30m m

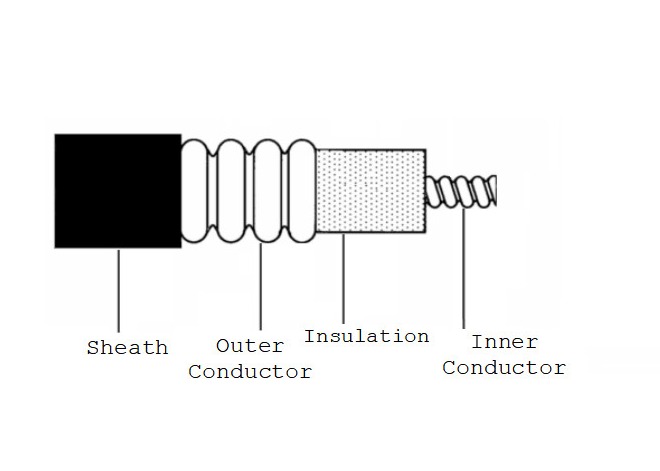

  HHTAY (Z) - 50-21 (7/8") flexible estupendo	Tubo de cobre acanalado del espiral	9.40m m		Tubo de cobre acanalado de la circular	24.90m m		27.50m m
  HHTAY (Z) - 50-31 (1-1/4") flexible estupendo	Tubo de cobre acanalado del espiral	13.60m m			35.80m m		38.50m m


• Propiedades mecánicas y ambientales

  Modelo del producto	Radio de doblez mínimo por un solo tiempo	Radio de doblez mínimo por las épocas múltiples (15 veces)	Resistencia extensible máxima	Temperatura de la instalación	Temperatura de trabajo
  HCAHY (Z) - 50-5 (1/4") flexible estupendo	12m m	25m m	680N	-55℃~+85℃	-40℃~+70℃
  HCAHY (Z) - 50-7 (3/8") flexible estupendo	15m m	50m m	950N
  HCAHY (Z) - 50-9 (El 1/2 flexible estupendo ")	17m m	55m m	800N
  HHTAY (Z) - 50-21 (7/8") flexible estupendo	90m m	130m m	1020N
  HHTAY (Z) - 50-31 (1-1/4") flexible estupendo	150m m	200m m	propiedades 1800NElectrical

• Propiedades eléctricas

  Modelo del producto			HCAHY (Z) - 50-5 (1/4") flexible estupendo	HCAHY (Z) - 50-7 (3/8") flexible estupendo	HCAHY (Z) - 50-9 (El 1/2 flexible estupendo ")	HHTAY (Z) - 50-21 (7/8") flexible estupendo	HHTAY (Z) - 50-31 (1-1/4") flexible estupendo
  Impedancia característica media (Ω)			50±2
  Tarifa de transmisión (30~200MHz)			el 83%	el 82%	el 83%	el 88%	el 88%
  Capacitancia (pF/m)			77	76	76	76	76
  Fuerza dieléctrica (V, DC, 1min)			2000	2500	2500	6000	10000
  Resistencia de aislamiento mínima (MΩ·kilómetro)			5000	5000	10000	10000	10000
  Prueba de chispa de la envoltura (V, CA, valor eficaz)			3000	3000	5000	8000	10000
  Coeficiente de atenuación máximo (dB/100m) (℃ 20)		70MHz	5,28	3,51	2,87	1,12	0,88
  		100MHz	6,35	4,23	3,40	1,33	1,04
  		150MHz	7,83	5,24	4,18	1,62	1,28
  		200MHz	9,08	6,10	4,85	1,88	1,48
  		350MHz	12,11	8,22	6,54	2,53	2,01
  		450MHz	13,80	9,41	7,50	2,90	2,30
  		700MHz	17,38	11,98	9,57	3,69	2,95
  		800MHz	18,64	12,89	10,31	3,97	3,19
  		900MHz	19,84	13,76	11,01	4,24	3,41
  		1400MHz	25,08	17,65	14,15	5,43	4,41
  		1800MHz	28,71	20,39	16,35	6,26	5,11
  		1900MHz	29,56	21,04	16,87	6,46	5,28
  		2000MHz	30,39	21,68	17,39	6,65	5,44
  		2100MHz	31,20	22,30	17,89	6,84	5,61
  		2200MHz	32,00	22,91	18,38	7,02	5,77
  		2300MHz	32,78	23,52	18,87	7,20	5,92
  		2400MHz	33,55	24,11	19,34	7,38	6,08
  		2500MHz	34,31	24,70	19,81	7,56	6,23
  		2600MHz	35,05	25,28	20,28	7,73	6,38
  		2700MHz	35,78	25,85	20,74	7,90	6,53
  		3000MHz	37,91	27,52	22,07	8,40	6,96
  		3300MHz	39,96	29,14	23,37	8,88	7,38
  		3800MHz	43,21	31,73	25,43	9,64	8,06
  		4400MHz	46,90	34,69	27,80	10,51	/
  		5000MHz	50,39	37,53	30,06	11,34	/
  		5800MHz	54,81	41,17	32,94	/	/
  VSWR máximo	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/
