Cable permeable 17.40m m 44.00m m de la radiocomunicación móvil pública

Informacion basica

Lugar de origen:	China
Nombre de la marca:	Wuhan ETERN Optoelectronics
Certificación:	RoHS

Mejor precio Contactar ahora

Información detallada

Nombre de producto:

alambre permeable

Características:

Pérdida de inserción baja

Usos:

Radiocomunicación móvil pública

Diámetro:

17.40m m 44.00m m

Alta luz:

Cable permeable de la radiocomunicación móvil pública

Descripción de producto

Cable permeable 17.40m m 44.00m m de la radiocomunicación móvil pública

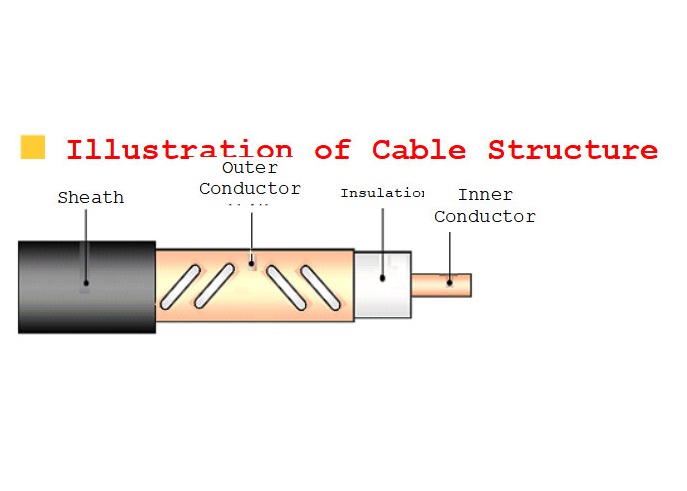

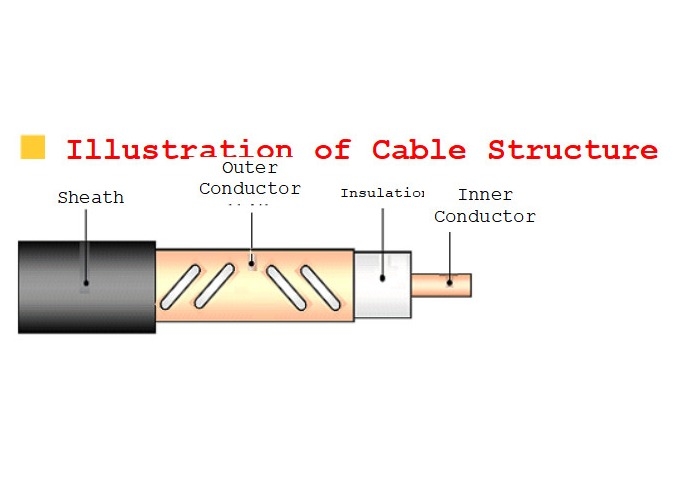

Modelo del producto	Conductor interno		Aislamiento	Conductor externo		Envoltura externa
Modelo del producto	Material	Diámetro	Aislamiento	Material	Diámetro	Material	Diámetro
HLRCACY (Z) - 50-12H (el 1/2 ")	Alambre de aluminio revestido de cobre	4.80m m	aislamiento Físico-hecho espuma del polietileno	Longitudinal del borde del aterrizaje de la tira del cobre del agujero perforado envuelto	13.50m m	Polietileno negro o poliolefina ignífuga halógeno-libre del humo bajo	15.80m m
HLRCTCY (Z) - 50-22H (7/8")	Tubo de cobre liso	9.00m m			24.00m m		27.80m m
HLRCTCY (Z) - 50-32H (1-1/4")	Tubo de cobre liso	13.10m m			34.00m m		38.00m m
HLRHTCY (Z) - 50-42H (1-5/8")	Tubo de cobre acanalado del espiral	17.40m m			44.00m m		49.00m m

Modelo del producto	Radio de doblez mínimo por un solo tiempo	Radio de doblez mínimo por las épocas múltiples (15 veces)	Resistencia extensible máxima	Temperatura de la instalación	Temperatura de trabajo
HLRCACY (Z) - 50-12H (el 1/2 ")	80m m	150m m	800N	-55℃~+85℃	-40℃~+70℃
HLRCTCY (Z) - 50-22H (7/8")	250m m	300m m	1300N
HLRCTCY (Z) - 50-32H (1-1/4")	400m m	500m m	2000N
HLRHTCY (Z) - 50-42H (1-5/8")	500m m	700m m	2500N

Propiedades eléctricas

Modelo del producto		HLRCACY (Z) - 50-12H (el 1/2 ")	HLRCTCY (Z) - 50-22H (7/8")	HLRCTCY (Z) - 50-32H (1-1/4")	HLRHTCY (Z) - 50-42H (1-5/8")
Impedancia característica media (Ω)		50±2
Tarifa de transmisión		el 90%
Capacitancia (pF/m)		76
Fuerza dieléctrica (V, DC, 1min)		6000	10000	10000	15000
Resistencia de aislamiento mínima (MΩ·kilómetro)		10000
Prueba de chispa de la envoltura (V, CA, valor eficaz)		8000	8000	10000	10000
Atenuación longitudinal dB/100m el ±5% ℃ 20	800MHz	7,5	4,3	2,6	2,2
	900MHz	8,2	4,7	3,0	2,3
	1800MHz	12,8	8,6	4,9	3,5
	1900MHz	13,5	8,9	5,5	3,7
	2000MHz	14,2	10,0	5,7	3,9
	2200MHz	15,2	11,5	6,1	4,5
	2400MHz	16,5	13,3	7,6	4,9
	2600MHz	17,3	13,9	7,8	5,8
	2700MHz	18,2	14,4	8,1	6,5
Pérdida de acoplamiento dB±5dB el 95%, los 2m	800MHz	73	78	75	71
	900MHz	72	75	73	71
	1800MHz	70	75	72	70
	1900MHz	70	75	68	70
	2000MHz	70	75	72	70
	2200MHz	70	75	72	70
	2400MHz	70	70	71	70
	2600MHz	69	70	75	68
	2700MHz	70	70	75	68
Ratio de onda de situación de voltaje (VSWR)	690~960MHz	≤1.30
	1700~1900MHz	≤1.30
	1920~2050MHz	≤1.30
	2100~2200MHz	≤1.30
	2300~2500MHz	≤1.30
	2560~2700MHz	≤1.30
