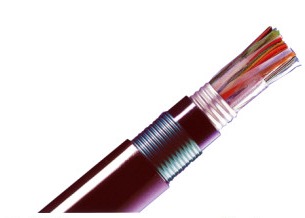

HYA53 CAT LAN Cable

HYA53 CAT LAN Cable

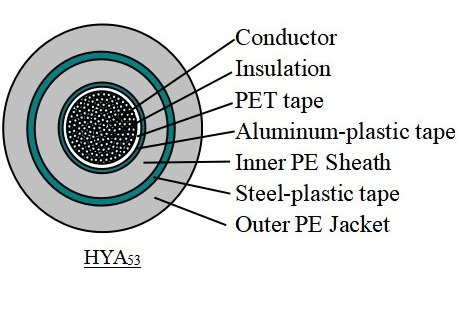

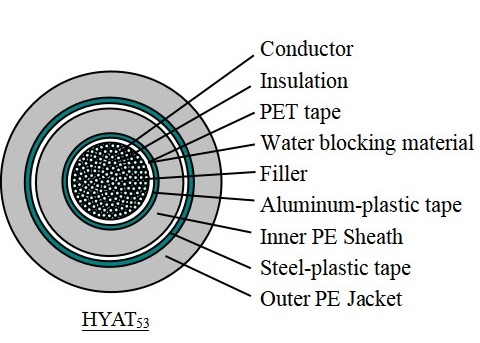

• Conductor de cobre desnudo sólido
• Aislamiento del PE
• Cinta del llenador y del ANIMAL DOMÉSTICO
• Envoltura consolidada plástica de aluminio del PE
• armadura de la cinta del Acero-plástico
• Chaqueta externa del PE

• Parámetros estructurales típicos:

  Tipo	Min. Thickness (milímetro)	Cable OD (Φmm)	MOJADO (kg/km)	Tipo	Min. Thickness (milímetro)	Cable OD (Φmm)	MOJADO (kg/km)	Tipo
  HYA53	5×2×0.4	1,6	15,0	230	5×2×0.5	1,6	15,5	250
  	600×2×0.4	2,3	47,0	2920	600×2×0.5	2,3	55,0	4140
  HYAT53	5×2×0.4	1,6	15,6	160	5×2×0.6	1,6	17,4	210
  	1600×2×0.4	2,6	80,0	7430	900×2×0.6	2,7	89,7	9350
  	5×2×0.5	1,6	16,6	190	5×2×0.7	1,6	18,2	240
  	1200×2×0.5	2,7	85,6	8580	600×2×0.7	2,7	84,6	8390

  Funcionamiento eléctrico

  No	Proyecto	Unidad	Funcionamiento
  1	Conductor DC Resistencia +20℃	W/km	Conductor OD milímetro 0,4 0,5 Max 148,0 95,0
  2	Resistencia de aislamiento +20℃ DC 100~500V	MW.km	Sin llenar llenada MINUTO 10×103 3×103

  Funcionamiento medioambiental

  No	Proyecto	Unidad	Funcionamiento
  1	Conductor Elongation	%	0.4m m: ≥10 0.5m m: ≥15
  2	Trength extensible del aislamiento	MPa	≥16
  3	Alargamiento del aislamiento	%	≥300

  Otros:

  Proyecto	Contenido
  Alcance de uso	Utilizado para transmitir señales analógicas del audio, de 150kHz y abajo, y de señales digitales debajo de 2048kbt/s y abajo. La temperatura de trabajo del cable es -30~+60℃, y la temperatura ambiente no es menos than-5℃.
