| Nombre de producto: | cable del aislamiento del PE | Características: | Base 4 |
|---|---|---|---|
| Usos: | señales analógicas que transmiten del audio | Tipo: | HYAT |
| Resaltar: | Cable de la comunicación de la base de HYAT 4,2.6m m cable de la comunicación de 4 bases,Cable sólido del aislamiento del PE |
||

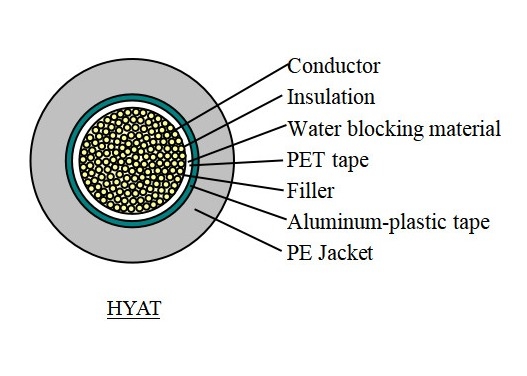

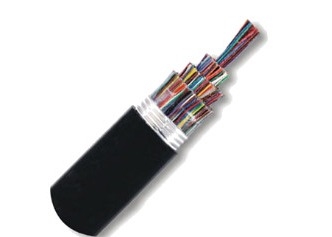

Cable de la comunicación de la base de HYA HYAT 4

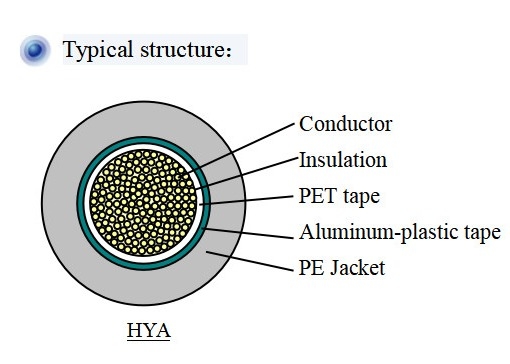

Parámetros estructurales típicos
| Tipo |
Min. Thickness (milímetro) |
Cable OD (Φmm) |
MOJADO (kg/km) |
Tipo |
Min. Thickness (milímetro) |
Cable OD (Φmm) |
MOJADO (kg/km) |
Tipo |
| HYA | 5×2×0.4 | 1,4 | 10,0 | 50 | 5×2×0.6 | 1,4 | 12,0 | 80 |
| 2400×2×0.4 | 2,4 | 75,0 | 7500 | 800×2×0.6 | 2,2 | 70,5 | 5620 | |
| 5×2×0.5 | 1,4 | 11,0 | 60 | 5×2×0.7 | 1,4 | 13,0 | 90 | |
| 1600×2×0.5 | 2,4 | 78,5 | 7700 | 600×2×0.7 | 2,2 | 68,5 | 5690 | |
| HYAT | 5×2×0.4 | 1,4 | 10,5 | 60 | 5×2×0.6 | 1,4 | 12,5 | 100 |
| 2400×2×0.4 | 2,6 | 89,0 | 9780 | 800×2×0.6 | 2,4 | 81,0 | 7420 | |
| 5×2×0.5 | 1,4 | 11,5 | 80 | 5×2×0.7 | 1,4 | 13,5 | 120 | |
| 1600×2×0.5 | 2,6 | 90,0 | 10110 | 600×2×0.7 | 2,4 | 78,5 | 7510 |
| No | Proyecto | Unidad | Funcionamiento |
| 1 |
Conductor DC Resistencia +20℃ |
W/km |
Conductor ODmm 0,4 0,5 0,6 0,7 Max 148,0 95,0 65,8 48,0 |
| 2 |
Resistencia de aislamiento +20℃ DC 100~500V |
MW.km |
Sin llenar llenada MINUTO 10×103 3×103 |
| No | Proyecto | Unidad | Funcionamiento |
| 1 | Conductor Elongation | % |
0.4m m: ≥10 0.5m m: ≥15 0,6, 0.7mm≥20 |
| 2 | Trength extensible del aislamiento | MPa |
≥16 |
| 3 | Alargamiento del aislamiento | % | ≥300 |
Otros:
| Proyecto | Contenido |
| Alcance de uso | Utilizado para transmitir señales analógicas del audio, de 150kHz y abajo, y de señales digitales debajo de 2048kbt/s y abajo. La temperatura de trabajo del cable es -30~+60℃, y la temperatura ambiente no es menos than-5℃. |
