| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Wuhan Etern Optoelectronics |
| Certificación: | Telcordia GR-1221-CORE and GR-1209-CORE qualified |
| Número de modelo: | 100GHz AAWG CON TAPA LLANA 32CH |
| Cantidad de orden mínima: | 2 |
| Precio: | negotiable |
| Detalles de empaquetado: | Sobre 0.2kg/pc, el tamaño de la caja del paquete es cerca de 79x45x15m m |
| Tiempo de entrega: | 4 semanas |
| Condiciones de pago: | L/C |
| Capacidad de la fuente: | canales 150k por mes |
| Canales: | 32 canales | Espaciamiento de canal: | 100GHz |
|---|---|---|---|
| Pérdida de inserción (típica): | DB 5,0 | ancho de banda 1dB: | ≥0.4nm |
| ancho de banda 3dB: | ≥0.6nm | Calidad: | Alta estabilidad y alta confiabilidad |
| Resaltar: | Alto multiplexor del AWG de la estabilidad,Multiplexor del AWG de 32 canales,Multiplexor de la entrada de la transmisión 32 del WDM |
||

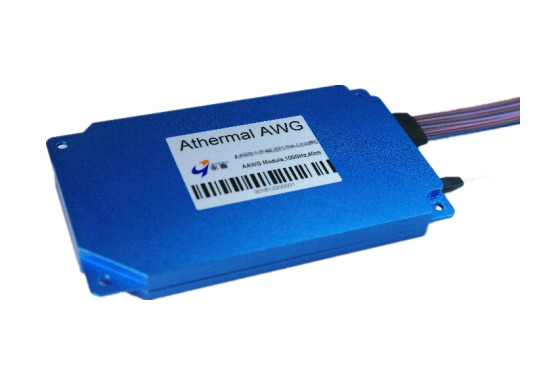

Alta transmisión del WDM de los canales del multiplexor 32 del AWG de la estabilidad
| Características | Usos |
| Diseño atermal sobre la gama de temperaturas de funcionamiento | Transmisión del WDM |
| Tamaño compacto | Metro y red de larga distancia |
| Altas estabilidad y confiabilidad | |
| Pérdida de inserción baja, alto aislamiento |
ETERN puso en orden la reja de la guía de onda (AWG) es un dispositivo rentable, de alto rendimiento de DWDM Mux/Demux que actuaba en el espaciamiento de canal 100GHz en rejilla del ITU de C y de la banda L, sin ninguna corriente eléctrica necesaria. Etern AAWG ofrece pérdida de inserción baja, el aislamiento excelente del canal, la facilidad de la fibra que dirige, y la confiabilidad a largo plazo en un paquete compacto. Los productos son denuncia de Telcordia GR-1221-CORE y GR-1209-CORE calificados, y de RoHS.
Especificación de funcionamiento
| Parámetro | Unidades | Valor | |
| Canales | 40/44/48 | ||
| Espaciamiento de canal | Gigahertz | 100 | |
| Banda útil de la referencia | Gigahertz | ±12.5 | |
| Exactitud de la longitud de onda | P.M. | ±50 | |
| Inserción Loss1 | Tipo. | DB | 5,0 |
| Máximo. | 5,5 | ||
| Uniformidad de la pérdida de inserción | DB | ≤1.5 | |
| Pérdida dependiente de la polarización (PDL) | DB | ≤0.5 | |
| ancho de banda 1dB | nanómetro | ≥0.4 | |
| ancho de banda 3dB | nanómetro | ≥0.6 | |
| Aislamiento adyacente | DB | ≥25 | |
| Aislamiento no adyacente del canal | DB | ≥30 | |
| Interferencia total | DB | ≥22 | |
| Pérdida de vuelta | DB | ≥40 | |
| Dispersión cromática (CD) | ps/nm | -20 ~ +20 | |
| Dispersión del modo de la polarización (PMD) | picosegundo | ≤0.5 | |
| Temperatura de funcionamiento | ℃ | -5 a +65 | |
| Temperatura de almacenamiento | ℃ | -40 a +85 | |
Nota: 1. probado con los conectores.
