Información detallada

Canales:	16/32/40/44/48	Espaciamiento de canal:	100GHZ
Pérdida del parte movible (tipo.):	5.5dB, 5.0dB, 4.5dB, 6.0dB, 6.5dB	ancho de banda 1dB:	≥0.2
ancho de banda 3dB:	≥0.4	Temperatura de funcionamiento:	-40 a +85
Alta luz:	Multiplexor del AWG de RoHS , multiplexor del AWG 4.0dB , Wdm 44CH en la comunicación de fibra óptica

Descripción de producto

100GHZ QUE ESPACIA EL MULTIPLEXOR GAUSIANO/EL DEMULTIPLEXOR DE AAWG LAS TIC

Descripción:

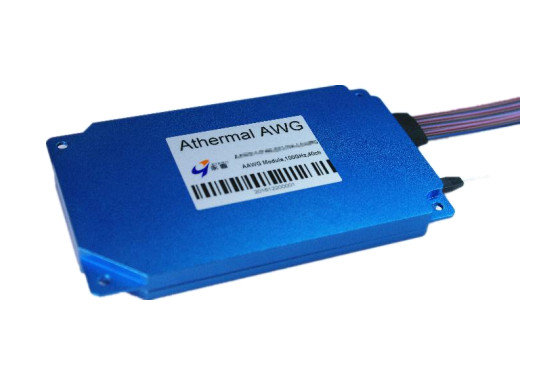

WDM del multiplexor 44CH del AWG 4.0dB en la comunicación de fibra óptica

ETERN puso en orden la reja de la guía de onda (AWG) es un dispositivo rentable, de alto rendimiento de DWDM Mux/Demux que actuaba en el espaciamiento de canal 100GHz en rejilla del ITU de C y de la banda L, sin ninguna corriente eléctrica necesaria.

Etern AAWG ofrece pérdida de inserción baja, el aislamiento excelente del canal, la facilidad de la fibra que dirige, y la confiabilidad a largo plazo en un paquete compacto. Los productos son denuncia de Telcordia GR-1221-CORE y GR-1209-CORE calificados, y de RoHS.

Especificación:

Parámetro		Unidades	Valor
Canales			40/44/48
Espaciamiento de canal		Gigahertz	100
Banda útil de la referencia		Gigahertz	±12.5
Exactitud de la longitud de onda		P.M.	±50
Pérdida de inserción¹	Tipo.	DB	4,0
	Máximo.		4,5
Uniformidad de la pérdida de inserción		DB	≤1.5
Pérdida dependiente de la polarización (PDL)		DB	≤0.5
ancho de banda 1dB		nanómetro	≥0.2
ancho de banda 3dB		nanómetro	≥0.4
Aislamiento adyacente		DB	≥25
Aislamiento no adyacente del canal		DB	≥30
Interferencia total		DB	≥22
Pérdida de vuelta		DB	≥40
Dispersión cromática (CD)		ps/nm	-20 ~ +20
Dispersión del modo de la polarización (PMD)		picosegundo	≤0.5
Temperatura de funcionamiento		℃	-40 a +85
Temperatura de almacenamiento		℃	-40 a +85

Nota: 1. probado con los conectores.

Información el ordenar:

AWG atermal

Espaciamiento

Tipo

Número del Ch

Ch comenzado

Longitud de la fibra

Conector

Uso

Paquete

Campo común

Cinta

Fan-hacia fuera

AAWG

1=100GHz

F=Flat-Top

16=16ch

C21=C21

00=Adaptor

1=None

M=Mux

M=Module

G=Gaussian

32=32ch

C215=C21.5

los 05=0.5m los 05=0.5m los 05=0.5m

2=FC/UPC

D=Demux

R=Rack

40=40ch

......

el 10=1.0m el 10=1.0m el 10=1.0m

3=FC/APC

MD=Mux y Demux

44=44ch

el 15=1.5m el 15=1.5m el 15=1.5m

4=LC/UPC

48=48ch

los 20=2.0m los 20=2.0m los 20=2.0m

5=LC/APC

......

6=SC/UPC

7=SC/APC

X=Special

Características:

1. Diseño atermal sobre la gama de temperaturas de funcionamiento

2. Tamaño compacto

3. Altas estabilidad y confiabilidad

4. Pérdida de inserción baja, alto aislamiento

Usos:

1. Transmisión del WDM

2. Metro y red de larga distancia

etiqueta:

Lugar de origen:	China
Nombre de la marca:	Wuhan ETERN Optoelectronics
Certificación:	GR-1221-CORE,GR-1209-CORE,RoHS
Número de modelo:	AAWG-1G-XX-C21-0505054-MDM

Cantidad de orden mínima:	2PCS
Precio:	Negotiable
Detalles de empaquetado:	Cartón
Condiciones de pago:	T/T
Capacidad de la fuente:	canal 150K por mes
