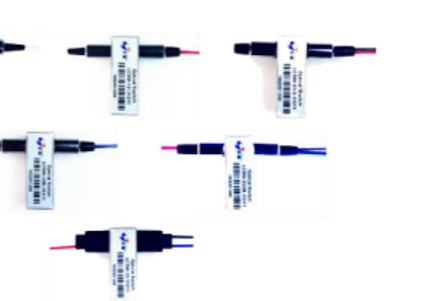

1X2 solo modo de fibra óptica de No-enganche DUAL del interruptor 3.3V

DUAL 1X2 Non-Latching Optical Fiber Switch 3.3V Single Mode
DUAL 1X2 Non-Latching Optical Fiber Switch 3.3V Single Mode
Informacion basica
Lugar de origen: China
Nombre de la marca: Wuhan ETERN Optoelectronics
Certificación: GR-1221-CORE,GR-1209-CORE ,RoHS
Número de modelo: INTERRUPTOR FIBROÓPTICO 1X1/1X2/2X2BYPASS/2X2, DUAL1X2/2X2BYPASS/2X2 DE ETERN
Cantidad de orden mínima: 10PCS
Precio: Negotiable
Detalles de empaquetado: caja de la ampolla
Condiciones de pago: T/T
Capacidad de la fuente: 100k por mes
Mejor precio Contactar ahora
Información detallada
Tipo: 1X2 DUAL Pérdida de inserción: 1.0dB, 1.2dB, 0.8dB, 0.9dB
Certificación: GR-1209-CORE ,RoHS Longitud de onda de funcionamiento: 1290-1330nm, 1525-1610nm
Uso: Sistema de prueba remoto de la fibra, módulo y integración de sistema Característica: Gama de longitud de onda de funcionamiento ancha
Alta luz:

no-enganche del interruptor de fibra óptica

,

Interruptor de fibra óptica DUAL 1X2

,

interruptor de la fibra del solo modo 3.3V

Descripción de producto

Interruptor de fibra óptica DUAL1X2 LC/UPC de no-enganche 3.3V/5V de ETERN que conduce para el bloqueo del canal



1X2 solo modo de fibra óptica de No-enganche DUAL del interruptor 3.3V



Especificación de funcionamiento:

　 Parámetro Unidades Unimodal 　 Con varios modos de funcionamiento
  Longitud de onda de funcionamiento nanómetro 1290~1330 y/o 1525~1610   850 o 850&1310
  1x1, 1x2, 1x2 dual DB   ≤ 0,8
  2x2B     ≤ 0,9
Pérdida de inserción1,2 2x2     ≤ 1,0
  2x2B dual     ≤ 1,0
  2x2 dual     ≤ 1,2
  Vuelva la pérdida1,2 DB ≥ 45   ≥ 30
  Pérdida dependiente de la polarización DB ≤ 0,1
  Pérdida dependiente de la longitud de onda DB ≤ 0,2   ≤ 0,3
  Interferencia DB ≥ 55   ≥ 30
  Repetibilidad DB   ≤ ±0.02
  Tiempo del interruptor ms   ≤ 8
  Durabilidad épocas   ≥ 107
  Voltaje del interruptor VDC   2.7~3.3 o 4.5~5.5
  Enganche     54~66@3V que conduce o conducción de 36~44@5V
Corriente del interruptor   mA
  No-enganche     39~47@3V que conduce o conducción de 25~31@5V
  Manejo de la potencia mW   ≥ 500
  Temperatura de funcionamiento °C   ‘- 5~+65
  Humedad de la operación %RH   5~95
  Temperatura de almacenamiento °C   -40~+85
  Humedad del almacenamiento %RH   5~95
  Tipo de la fibra   Fibra de Corning SMF-28e   MMF 50/125 o 62.5/125
  Tipo de la coleta     fibra desnuda de 250m m o tubo flojo de 900m m
  1x1, 1x2, 2x2B, 2x2, 2x2 dual     26.0L x 11.0W x 8.2H
Dimensión del paquete   milímetro
  1x2 dual, 2x2B dual     26.0L x 11.0W x 8.2H 29.0L x 11.0W x 8.2H



Nota: 1. medido sin los conectores; IL será 0.3dB peor y RL será 5dB bajar con los conectores

          2. Medido con la fuente óptica del LED o de VSCEL para con varios modos de funcionamiento



Dimensiones mecánicas (unidad: milímetro)



Definición eléctrica de los pernos:







Tipo

 Trayectoria ligera PIN de impulsión Monitor
1x1 1x2 2x2B 2x2 D1x2 D2x2B D2x2 1 5 6 10 3-4,8-7 3-2,8-9





Enganche



1 - 2



1 - 2



1-3/2-4



1-4/2-3



1 - 2, 1' - 2'

1-3/2-4

1' - 3'/2' - 4'

1-4/2-3

1' - 4'/2' - 3'



V+



Tierra



-



-



CIERRE



ABIERTO



-



1 - 3



1-4



1-2/3-4



1 - 3, 1' - 3'



1 - 4, 1' - 4'

1-2/3-4

1' - 2'/3' - 4'



-



-



Tierra



V+



ABIERTO



CIERRE





No

- Trabando



1 - 2



1 - 2



1-3/2-4



1-4/2-3



1 - 2, 1' - 2'

1-3/2-4

1' - 3'/2' - 4'

1-4/2-3

1' - 4'/2' - 3'



V+



-



-



Tierra



CIERRE



ABIERTO



-



1 - 3



1 - 4



1-2/3-4



1 - 3, 1' - 3'



1 - 4, 1' - 4'

1-2/3-4

1' - 2'/3' - 4'



-



-



-



-



ABIERTO



CIERRE





Diagrama de la función





1X2 solo modo de fibra óptica de No-enganche DUAL del interruptor 3.3V 0



Información el ordenar:



LCSW - □□□ - □ □ □ □ □
Interruptor óptico    Tipo del interruptor Longitud de onda Modo del interruptor Tipo de la fibra Longitud de la fibra Conector
                           11= 1x1 1=1310nm 1=Latching 1=250um SM el 1=0.5m 1=None
                           12= 1x2 2=1550nm 2=Non-latching 2=900um SM los 2=1m 2=FC/UPC
                       puente 22B=2x2 3=1310&1550nm   3=250um 62.5/125 los 3=2m 3=FC/APC
                           22=2x2 4=850nm   4=900um 62.5/125 X=Specify 4=LC/UPC
                         D12=Dual 1x2 5=850&1310nm   5=250um 50/125   5=LC/APC
                   Puente de D22B=Dual 2x2 X=Special   6=900um 50/125   6=SC/UPC
                       D22=Dual 2x2     X=Special   7=SC/APC
          X=Specify



Los interruptores fibroópticos de ETERN se diseñan basados en el principio óptico de la refracción que reduce sensibilidad de la posición de la pieza móvil. Ofrece funcionamiento mecánico y óptico excelente y unifica diversa configuración del interruptor de 1x1, 1x2, 2x2 puente, 2x2, 1x2 dual, 2x2 puente dual, 2x2 dual sobre el paquete compacto similar. Los productos son Telcordia GR-1073-CORE calificaron, y denuncia de RoHS



Características:



1. Pérdida de inserción baja y charla cruzada

2. Gama de longitud de onda de funcionamiento ancha

3. Bidireccional



Usos:



1. Protección y restauración de la red

2. Bloqueo del canal

3. Integración del módulo y de sistema

4. Instrumentación

5. OADM configurable
