Inicio > Productos> Cordón de remiendo de fibra óptica> MTP (F) - cordón de remiendo dual de la rama de 4*LC/UPC Fiber10G milímetro OM4 el 1m 8core

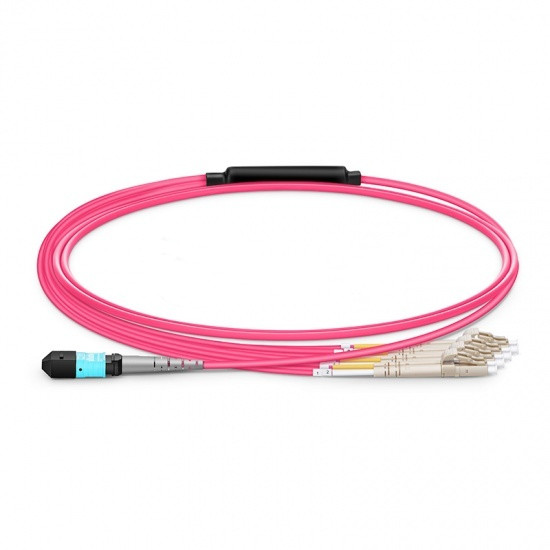

MTP (F) - cordón de remiendo dual de la rama de 4*LC/UPC Fiber10G milímetro OM4 el 1m 8core

MTP(F)-4*LC/UPC Dual Fiber10G MM OM4 Branch Patch Cord 1m 8core
MTP(F)-4*LC/UPC Dual Fiber10G MM OM4 Branch Patch Cord 1m 8core
Informacion basica
Lugar de origen: China
Nombre de la marca: Wuhan ETERN Optoelectronics
Certificación: RoHS
Número de modelo: Cable de rama de MTP/MPO
Cantidad de orden mínima: 2pcs
Precio: Negotiable
Detalles de empaquetado: Artículo solo
Condiciones de pago: T/T
Capacidad de la fuente: 100k por mes
Mejor precio Contactar ahora
Información detallada
Tipo de la fibra: SM o milímetro Uso: Red de FTTH FTTB FTTX, &amp de FTTA FTTH BBU RRU RRH LTE; Estación base, para el vínculo interno de
Longitud: Modificado para requisitos particulares Pérdida de inserción: ≤0.35dB
Conector: ST MU DEL SC LC FC Material: PVC, LSZH, PVC/LSZH
Nombre de producto: Cordón de remiendo de la fibra óptica Color: aguamarina o Cusomized
Longitud de onda: 850 nanómetro Cuenta de la fibra: Duplex
Control de calidad: prueba del 100% antes de enviar Polaco: PC/UPC/APC
Fábrica real: Sí
Alta luz:

Milímetro de OM4 de la rama de cordón de remiendo

,

cordón de remiendo de la rama 8core del 1m

,

Cordón de remiendo de fibra óptica de MTP

Descripción de producto

el 1m 8core MTP (F) - cordón de remiendo dual de la rama de 4*LC/UPC Fiber10G milímetro OM4, polaridad B, pérdida de inserción baja, pleno (OFNP)

Cable de rama de MTP/MPO



El cable de rama del LC de la transferencia de ETERN MPO se utiliza principalmente a conectar el módulo óptico de 40G QSFP+ y el módulo óptico de 10G SPF+, transmitiendo y recibiendo de arsenal de los canales del terminal 4 de MPO. Conecte respectivamente el puerto óptico en el módulo de SFP vía orden del canal, determinan la función del canal de la fibra en el puerto del LC por adelantado, y colocando con los chlips a dos caras para los usuarios pueden conectar los dispositivos fácilmente.





Características



La conexión tamaño pequeño, fácil, la fijación del LC, fáciles a dos caras para TX y RX identifican e instalan, pueden elegir de MPO y de MTP.





Uso



Sistema de cableado de alta densidad de la fibra óptica, alto equipo integrado y dispositivos, dispositivo de comunicación de la precisión, componente de QSFP, cableado del centro de datos, uso de la conexión 40G/100G&10G/40G.





Especificación técnica



Construcción Descripción
Cuenta de la fibra 8-144 fibras
Modo de la fibra Solo modo: OS2 los 9/125µm con varios modos de funcionamiento: OM4 los 50/125µm, OM3 los 50/125µm
Marca de la fibra Fibra con varios modos de funcionamiento de Corning ClearCurve® y SMF-28® ultra de fibra óptica
Conector A MTP® femenino, masculino; MPO femenino, masculino
Marca del conector Los E.E.U.U. Conec MTP®, Senko MPO Plus®
Conector B LC, SC, FC, ST
Polaridad Tipo A, tipo B, tipo C
Grados de la chaqueta del cable Canalización vertical cero del halógeno del humo bajo del pleno (OFNP) (LSZH) (PVC)




Códigos de color MTP® MPO LC
Chaquetas del cable OS2: Amarillo
OM4: Magenta
OM3: Aguamarina		 OS2: Amarillo
OM4: Magenta
OM3: Aguamarina		 OS2: Amarillo
OM4: Magenta
OM3: Aguamarina
Conectores OS2: Verde
OM4/OM3: Aguamarina		 OS2: OM4/OM3 verde: Aguamarina Solo modo: UPC azul, verde de APC
Con varios modos de funcionamiento: Beige
Botas 8 fibras: Gris
12 fibras: Negro
24 fibras: Rojo		 8/12/24 de las fibras: Negro Solo modo: Azul del UPC, verde de APC con varios modos de funcionamiento: Beige











Construcción Descripción
Longitud de onda (nanómetro) Solo modo: 1310/1550 con varios modos de funcionamiento: 850/1300
Distancia de transmisión OM4: el 150m en 40/100G, los 400m en 10G OM3: el 100m en 40/100G, los 300m en 10G
Conector MTP®/MPO
Modo de la fibra Solo modo Con varios modos de funcionamiento
Atenuación (dB/km) ≤0.32 en 1310nm ≤2.3 en 850nm
≤0.18 en 1550nm ≤0.6 en 1300nm
Pérdida de inserción (DB) ≤0.35 ≤0.35
Pérdida de vuelta (DB) APC: ≥60, UPC: ≥50 UPC: ≥20
　 　
Conector LC/SC/FC/ST
Modo de la fibra Solo modo Con varios modos de funcionamiento
Pérdida de inserción (DB) APC: ≤0.3, UPC: ≤0.2 UPC: ≤0.2
Pérdida de vuelta (DB) APC: ≥60, UPC: ≥50 UPC: ≥30









Propiedades físicas Descripción
Diámetro del cable * 3.0m m
Pierna del desbloqueo Duplex: 2.0m m, simplex: 0.9/2.0m m
Longitud del desbloqueo los 0.3/0.5m
Radio de curva mínimo Solo modo: 10.0m m, con varios modos de funcionamiento: 7.5m m
Temperatura de funcionamiento -10°C a +70°C
Temperatura de almacenamiento -40°C a +85°C








etiqueta:

cordón de remiendo de fibra óptica de 8 bases,

cordón de remiendo de fibra óptica 1300nm,

cordón de remiendo de fibra óptica 850nm
