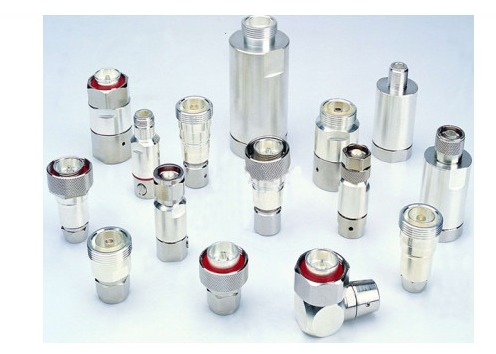

Tipo asambleas de cable de N RF conector coaxial del RF de 75 ohmios

Tipo asambleas de cable de N RF conector coaxial del RF de 75 ohmios

• Estándares ejecutados
• Conectores coaxiales de la radiofrecuencia 50Ω de YD/T 1967-2018 para la comunicación móvil
• Adaptadores coaxiales de la radiofrecuencia 50Ω de YD/T 3354-2018 para la comunicación móvil
• Conectores de la radiofrecuencia de GB/T 11313.1-2013. Parte 1: Especificación genérica. Requisitos generales y métodos de medida
• Conectores de la radiofrecuencia de GB/T 11313.4-2007. Parte 4: Conectores coaxiales de R.F. con el diámetro interno del conductor externo 16m m (0,63 adentro) con el acoplamiento del tornillo - ohmios de la impedancia característica 50 (tipo 7-16)
• Conectores de la radiofrecuencia de GB/T 11313.16-2015. Parte 16: Conectores coaxiales de R.F. con el diámetro interno del conductor externo 7m m (los 0.276in) con el acoplamiento del tornillo - impedancia característica 50Ω (75Ω) (tipo N)
  • Características de producto
• VSWR bajo, pérdida de inserción baja, intermodulación baja y otras características;
• Facilidad de la instalación, buena sellando funcionamiento y la alta protección y impermeabilizando el grado;
• Utilizado principalmente para la conexión de la radiofrecuencia y de cables coaxiales permeables;

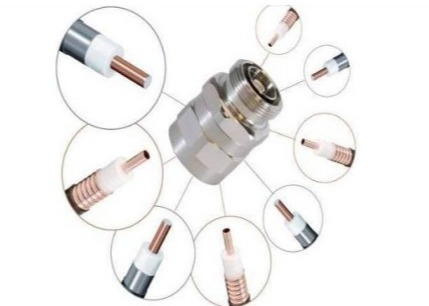

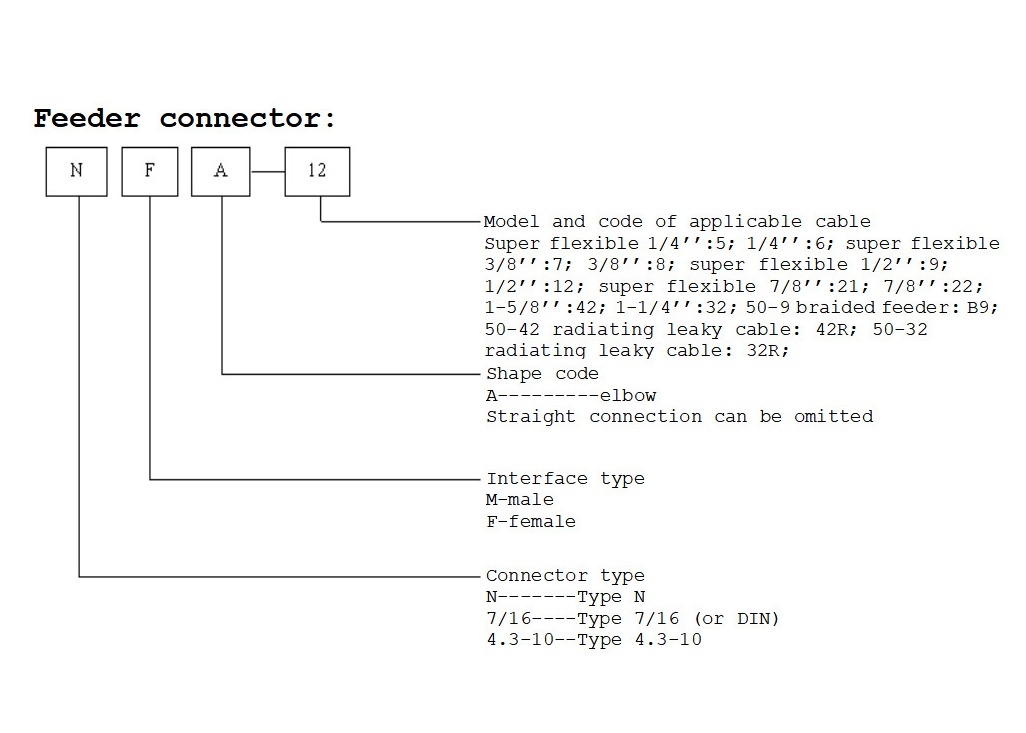

• Los conectores del alimentador están principalmente para la instalación en el extremo de la radiofrecuencia y de cables coaxiales permeables;

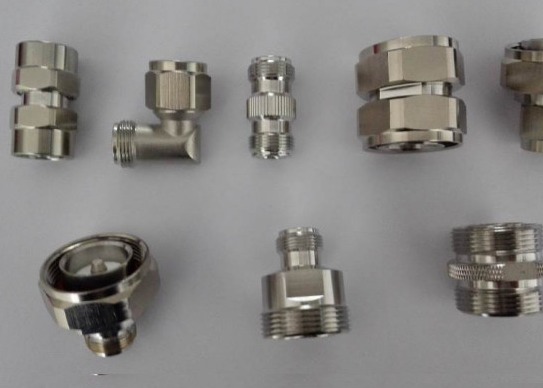

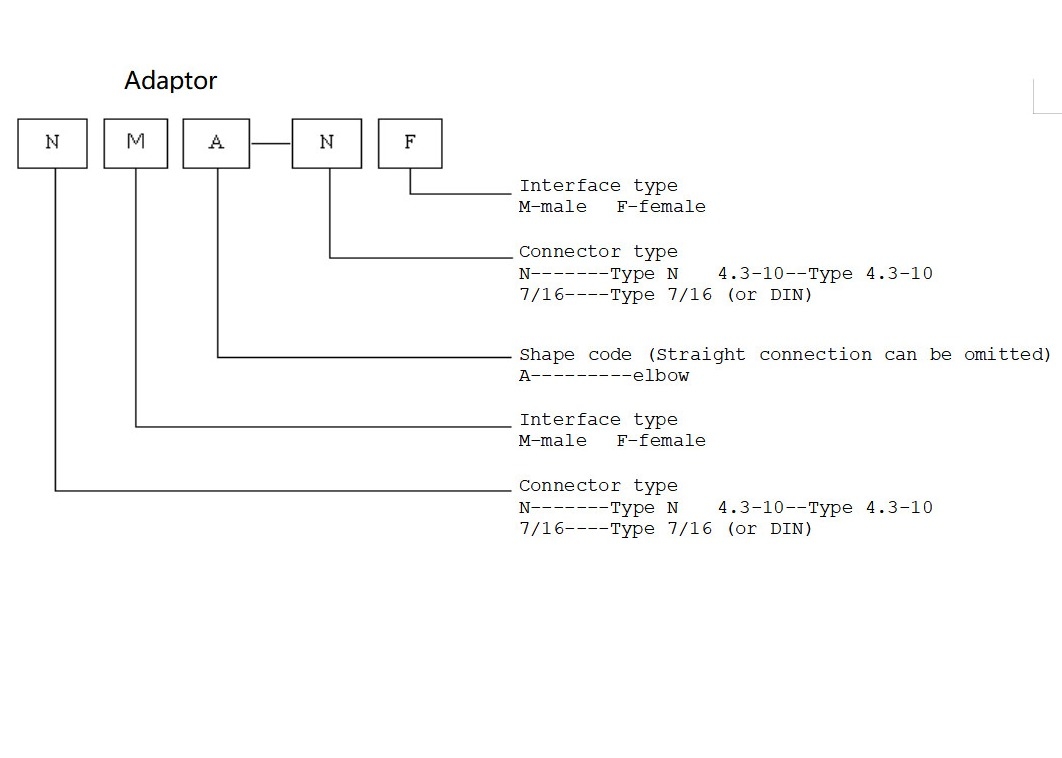

• Los adaptadores se utilizan principalmente para la interconexión entre los diferentes tipos o la misma clase de conectores.
•
• Parámetro técnico

  		Tipo N	Tipo estruendo	Tipo 4.3-10
  Parámetros estructurales
  Contacto central	Perno central	Latón plateado	Latón plateado	Latón plateado
  	Enchufe central	Bronce plateado de plata de la lata	Bronce plateado de plata de la lata	Bronce plateado de plata de la lata
  Aislador		PTFE	PTFE	PTFE
  Shell		latón plateado Tri aleación	latón plateado Tri aleación	latón plateado Tri aleación
  Parte de aislamiento		Goma de silicona	Goma de silicona	Goma de silicona
  Impedancia característica		50Ω	50Ω	50Ω
  Pérdida de inserción	900MHz	≤0.12dB	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	1,08	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15	≤1.15
  	3300~3800MHz	≤1.20	≤1.20	≤1.20
  	5700~5800MHz	≤1.20	≤1.20	≤1.20
  Resistencia de contacto	Conductor interno	≤0.80mΩ	≤0.40mΩ	≤0.80mΩ
  	Conductor externo	≤0.25	≤0.20mΩ	≤0.60mΩ
  Resistencia de aislamiento		5000mΩ	≥10000mΩ	≥5000mΩ
  Voltaje que soporta (mínimo)		2,5	4.0KV	2.5KV
  Voltaje de funcionamiento (máximo)		1.4KV	2.7KV	1.4KV
  intermodulación del Tercero-orden (2×20W)	900MHz	≤-155dBc	≤-155dBc	≤-155dBc
  	1800MHz
  Propiedades mecánicas
  Fuerza de la retención del indicador de prueba		0.56N	≥6N	≥1.5N
  Esfuerzo de torsión de acoplamiento	Esfuerzo de torsión normal	0.7~1.1Nm	20~28Nm	5~15Nm
  	Soportar el esfuerzo de torsión	≥1.7Nm	≥30Nm	≥18Nm
  Resistencia mecánica		500 veces	500 veces	500 veces
  Temperatura ambiente		-65~+160℃	-65~+160℃	-65~+160℃

•
