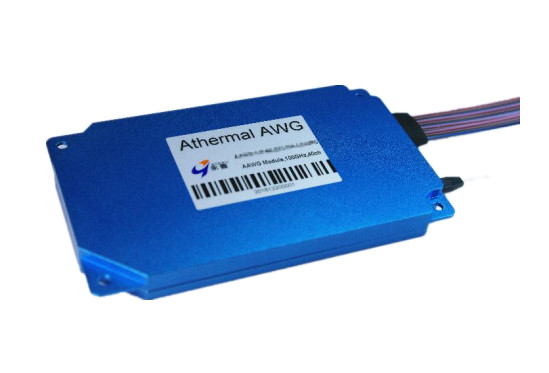

el multiplexor 48CH del Wdm de la fibra 150GHz puso en orden rejas de la guía de onda

150GHz Fiber Wdm Multiplexer 48CH Arrayed Waveguide Gratings
150GHz Fiber Wdm Multiplexer 48CH Arrayed Waveguide Gratings
Informacion basica
Lugar de origen: China
Nombre de la marca: Wuhan ETERN Optoelectronics
Certificación: GR-1221-CORE,GR-1209-CORE ,RoHS
Número de modelo: AAWG
Cantidad de orden mínima: 2PCS
Precio: Negotiable
Detalles de empaquetado: Cartón
Condiciones de pago: T/T
Capacidad de la fuente: 150k canaliza por mes
Mejor precio Contactar ahora
Información detallada
Temperatura de funcionamiento: -5 a +65℃ Color: Azul blanco negro
Uso: Red de empresas, red del campus Pérdida de inserción (típica): 5.5dB, 5.0dB, 4.5dB, 6.0dB, 6.5dB
Espaciamiento de canal: 100GHz, 200GHz, 150GHz Canales: 48CH
Alta luz:

multiplexor del wdm de la fibra 6.0dB

,

multiplexor del wdm de la fibra 150GHz

,

48CH puso en orden rejas de la guía de onda

Descripción de producto

150GHZ QUE ESPACIA EL MULTIPLEXOR GAUSIANO/EL DEMULTIPLEXOR DE AAWG C-T



el multiplexor 48CH del Wdm de la fibra 150GHz puso en orden rejas de la guía de onda



Características:



1. Diseño atermal sobre la gama de temperaturas de funcionamiento

2. Tamaño compacto

3. Altas estabilidad y confiabilidad

4. Pérdida de inserción baja, alto aislamiento



Usos:



1. Transmisión del WDM

2. Metro y red de larga distancia



Especificación de funcionamiento:



Parámetro Unidades Valor
Canales   16
Espaciamiento de canal Gigahertz 150
Banda útil de la referencia Gigahertz ±6.25
Exactitud de la longitud de onda P.M. ±50
Pérdida de inserción1 Tipo. DB 5,0
Máximo. 6,0
Uniformidad de la pérdida de inserción DB ≤1.5
Pérdida dependiente de la polarización (PDL) DB ≤0.5
ancho de banda 1dB nanómetro ≥0.13
ancho de banda 3dB nanómetro ≥0.19
Aislamiento adyacente DB ≥24
Aislamiento no adyacente del canal DB ≥28
Interferencia total DB ≥21
Pérdida de vuelta DB ≥42
Dispersión cromática (CD) ps/nm -30 ~ +30
Dispersión del modo de la polarización (PMD) picosegundo ≤1.0
Temperatura de funcionamiento ℃ -5 a +65
Temperatura de almacenamiento ℃ -40 a +85

Nota: 1. Testred con los conectores.



el multiplexor 48CH del Wdm de la fibra 150GHz puso en orden rejas de la guía de onda 0



Dimensiones mecánicas (unidad: milímetro):



el multiplexor 48CH del Wdm de la fibra 150GHz puso en orden rejas de la guía de onda 1

Información el ordenar:





AWG atermal Espaciamiento Tipo Número del Ch Ch comenzado Longitud de la fibra Conector Uso Paquete
Campo común Cinta Fan-hacia fuera
AAWG 15=150GHZ F=Flat-Top 16=16ch C21=C21 00=Adaptor 1=None M=Mux M=Module
  G=Gaussian 32=32ch C215=C21.5 los 05=0.5m los 05=0.5m los 05=0.5m 2=FC/UPC D=Demux R=Rack
  　 40=40ch ...... el 10=1.0m el 10=1.0m el 10=1.0m 3=FC/APC MD=Mux y Demux
　 　 44=44ch   el 15=1.5m el 15=1.5m el 15=1.5m 4=LC/UPC 　 　
　 　 48=48ch   los 20=2.0m los 20=2.0m los 20=2.0m 5=LC/APC 　 　
　 　 ...... 　 ...... 6=SC/UPC 　 　
　 　   　   7=SC/APC 　 　
　 　 　 　   X=Special 　 　



etiqueta:

Multiplexor del AWG de 80 canales,

multiplexor del AWG 4.0dB,

Alto multiplexor del AWG de la estabilidad
