Información detallada

Canales:	40/44/48	Espaciamiento de canal:	100GHZ
Pérdida del parte movible (tipo.):	4.0dB	ancho de banda 1dB:	≥0.2
ancho de banda 3dB:	≥0.4	Temperatura de funcionamiento:	-40 a +85
Alta luz:	Multiplexor del AWG 100GHZ , Multiplexor del AWG 44CH , Alto dispositivo del dwdm del aislamiento

Descripción de producto

100GHZ QUE ESPACIA el MULTIPLEXOR con tapa llana/el DEMULTIPLEXOR de AAWG las TIC

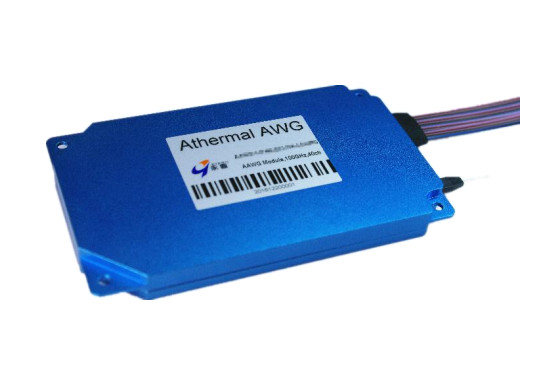

Dispositivo del aislamiento DWDM del multiplexor del AWG de 44CH 100GHZ alto

Características:

1. Diseño atermal sobre la gama de temperaturas de funcionamiento

2. Tamaño compacto

3. Altas estabilidad y confiabilidad

4. Pérdida de inserción baja, alto aislamiento

Usos:

1. Transmisión del WDM

2. Metro y red de larga distancia

Descripción:

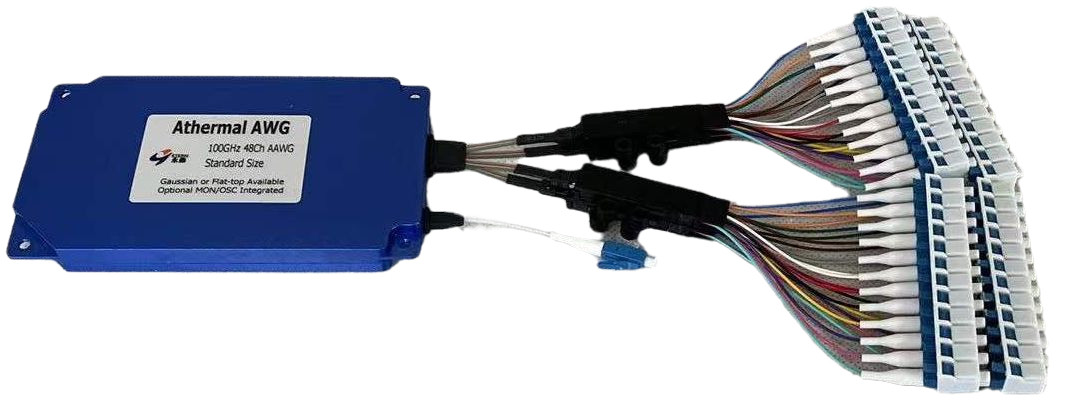

ETERN puso en orden la reja de la guía de onda (AWG) es un dispositivo rentable, de alto rendimiento de DWDM Mux/Demux que actuaba en el espaciamiento de canal 100GHz en rejilla del ITU de C y de la banda L, sin ninguna corriente eléctrica necesaria.

Etern AAWG ofrece pérdida de inserción baja, el aislamiento excelente del canal, la facilidad de la fibra que dirige, y la confiabilidad a largo plazo en un paquete compacto. Los productos son denuncia de Telcordia GR-1221-CORE y GR-1209-CORE calificados, y de RoHS.

Especificación:

Parámetro		Unidades	Valor
Canales			40/44/48
Espaciamiento de canal		Gigahertz	100
Banda útil de la referencia		Gigahertz	±12.5
Exactitud de la longitud de onda		P.M.	±50
Pérdida de inserción¹	Tipo.	DB	4,0
	Máximo.		4,5
Uniformidad de la pérdida de inserción		DB	≤1.5
Pérdida dependiente de la polarización (PDL)		DB	≤0.5
ancho de banda 1dB		nanómetro	≥0.2
ancho de banda 3dB		nanómetro	≥0.4
Aislamiento adyacente		DB	≥25
Aislamiento no adyacente del canal		DB	≥30
Interferencia total		DB	≥22
Pérdida de vuelta		DB	≥40
Dispersión cromática (CD)		ps/nm	-20 ~ +20
Dispersión del modo de la polarización (PMD)		picosegundo	≤0.5
Temperatura de funcionamiento		℃	-40 a +85
Temperatura de almacenamiento		℃	-40 a +85

Nota: 1. probado con los conectores.

Información el ordenar:

AWG atermal

Espaciamiento

Tipo

Número del Ch

Ch comenzado

Longitud de la fibra

Conector

Uso

Paquete

Campo común

Cinta

Fan-hacia fuera

AAWG

1=100GHz

F=Flat-Top

16=16ch

C21=C21

00=Adaptor

1=None

M=Mux

M=Module

G=Gaussian

32=32ch

C215=C21.5

los 05=0.5m los 05=0.5m los 05=0.5m

2=FC/UPC

D=Demux

R=Rack

40=40ch

......

el 10=1.0m el 10=1.0m el 10=1.0m

3=FC/APC

MD=Mux y Demux

44=44ch

el 15=1.5m el 15=1.5m el 15=1.5m

4=LC/UPC

48=48ch

los 20=2.0m los 20=2.0m los 20=2.0m

5=LC/APC

......

6=SC/UPC

7=SC/APC

X=Special

etiqueta:

Lugar de origen:	China
Nombre de la marca:	Wuhan ETERN Optoelectronics
Certificación:	GR-1221-CORE,GR-1209-CORE,RoHS
Número de modelo:	AAWG-1G-XX-C21-0505054-MDM

Cantidad de orden mínima:	2PCS
Precio:	Negotiable
Detalles de empaquetado:	Cartón
Condiciones de pago:	T / T
Capacidad de la fuente:	canal 150K por mes
