Cordones de remiendo de fibra óptica

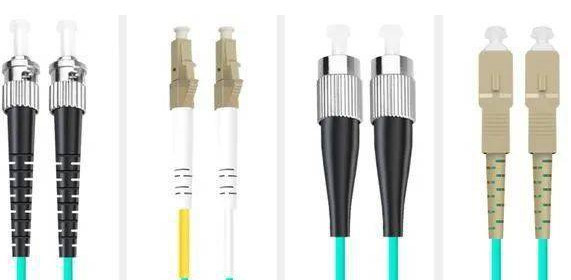

MM-ST/MM-2F-LC/MM-FC/MM-SC/SM-ST/SM-2F-LC/SM-FC/SM-SC
conector de fibra óptica de la fibra del sitio SM de la telecomunicación del cordón de remiendo de 15m m
Los cordones de remiendo de fibra óptica de Etern se utilizan para las conexiones entre los equipos y el cableado de fibra óptica. Con capa protectora gruesa, el uso general podía conectar el transmisor óptico, receptor y los equipos de terminal, sistema de comunicación óptica, red del acceso de la fibra, transmisión de datos y red de área local.
Los cordones de remiendo de fibra óptica son la parte importante de los componentes pasivos que pueden conectar los diversos equipos y las actividades de sistema. Usando los cordones de remiendo y marco de distribución de la fibra, el interchanger y la caja terminal cooperativamente manejarán y mantendrán la red de comunicaciones entera de la fibra óptica más flexible y eficiente.
Características
1. Pérdida de inserción baja, alta repetibilidad
2. Pérdida de alto retorno, alta interactividad
3. Alta estabilidad hacia cambios de temperatura
4. Buena resistencia extensible
Usos
1. Sitio de la telecomunicación, FTTH, LAN, sensor de la fibra óptica, sistema de comunicación de fibra óptica, conexión y equipos de transmisión, defensa nacional
2. Red de televisión por cable, red de telecomunicaciones, red de la fibra óptica del ordenador, y equipo de prueba óptico
3. Altos dispositivos de integración, equipo de comunicación de la precisión, QSFP, cableado del centro de datos, conexión 40G/100G/&10G/40G
Especificación de funcionamiento
Conectores convencionales (como LC/SC/FC): (Dimensión física)
| Parámetros |
Φ1.25pin |
Φ2.5pin |
| Fibra cóncava o proyección de la fibra (X) |
-100~+50nm |
-100~+50nm |
| Tipo radio de PC/UPC de la curvatura del final (R) |
7mm≤R≤25m m |
10mm≤R≤25m m |
| Tipo radio de APC de la curvatura del final (R) |
5mm≤R≤12m m |
5mm≤R≤15m m |
| Compensación de la cima |
los 0~50μm |
los 0~50μm |
| Ángulo de APC (°) |
8±0.3 |
8±0.3 |
Funcionamiento óptico
| Tipo de fibra óptica |
Solo modo |
Con varios modos de funcionamiento |
| Tipo de conector |
PC |
APC |
PC |
| Pérdida de inserción (DB) |
≤0.3 |
| Pérdida de vuelta (DB) |
≥50 |
≥55 |
≥40 |
| Durabilidad (DB) |
≤0.2 conexión de 500 veces |
| Temporeros de funcionamiento. (℃) |
-20 - +70 |
| Longitud de onda de prueba (nanómetro) |
1310/1550 |
850/1300 |
