aislamiento permeable de la comunicación móvil PE de los cables 5G de 9.00m m que irradia el cable coaxil

Cable permeable para la comunicación móvil 5G

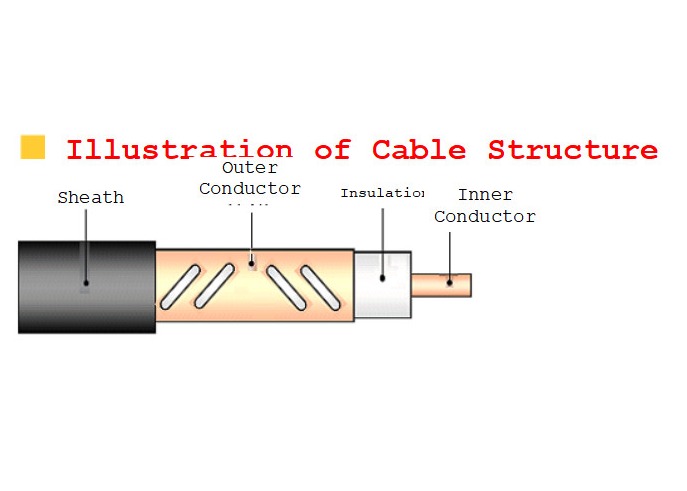

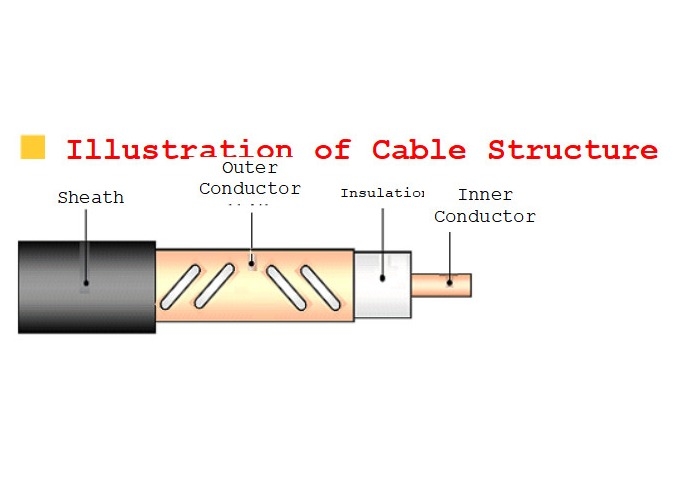

• Parámetros estructurales

  Modelo del producto	Conductor interno		Aislamiento	Conductor externo		Envoltura externa
  	Material	Diámetro		Material	Diámetro	Material	Diámetro
  HLRCTCY (Z) - 50-22G (7/8")	Tubo de cobre liso	9.00m m	aislamiento Físico-hecho espuma del polietileno	Longitudinal del borde del aterrizaje de la tira del cobre del agujero perforado envuelto	24.00m m	Polietileno negro o poliolefina ignífuga halógeno-libre del humo bajo	27.80m m
  HLRCTCY (Z) - 50-32G (1-1/4")	Tubo de cobre acanalado del espiral	13.90m m			34.00m m		38.00m m


• Propiedades mecánicas y ambientales

  Modelo del producto	Radio de doblez mínimo por un solo tiempo	Radio de doblez mínimo por las épocas múltiples (15 veces)	Resistencia extensible máxima	Temperatura de la instalación	Temperatura de trabajo
  HLRCTCY (Z) - 50-22G (7/8")	250m m	300m m	1300N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Z) - 50-32G (1-1/4")	400m m	500m m	2000N


• Propiedades eléctricas

  Modelo del producto		HLRCTCY (Z) - 50-22G (7/8")	HLRCTCY (Z) - 50-32G (1-1/4")
  			1	2
  Impedancia característica media (Ω)		50±2
  Tarifa de transmisión		el 90%
  Capacitancia (pF/m)		76
  Fuerza dieléctrica (V, DC, 1min)		10000	10000
  Resistencia de aislamiento mínima (MΩ·kilómetro)		10000
  Prueba de chispa de la envoltura (V, CA, valor eficaz)		8000	10000
  Atenuación longitudinal dB/100m el ±5%,℃ 20	700MHz	3,8	2,5	—
  	800MHz	4,0	2,7	—
  	900MHz	4,2	3,1	—
  	1800MHz	6,6	4,5	4,8
  	1900MHz	6,8	4,8	5,1
  	2000MHz	7,1	5,3	5,5
  	2200MHz	7,8	5,6	5,9
  	2400MHz	8,5	6,1	6,3
  	2600MHz	9,3	6,6	6,8
  	2700MHz	10,0	6,9	7,1
  	3300MHz	12,2	8,8	9,0
  	3400MHz	13,6	9,1	9,4
  	3500MHz	14,3	10,1	10,5
  	3600MHz	15,1	10,8	11,2
  	3700MHz	15,9	12,1	12,5
  Pérdida de acoplamiento dB±5dB el 95%, los 2m	700MHz	85	85	—
  	800MHz	83	78	—
  	900MHz	79	75	—
  	1800MHz	76	72	70
  	1900MHz	75	68	71
  	2000MHz	75	72	70
  	2200MHz	75	72	70
  	2400MHz	70	73	70
  	2600MHz	72	73	71
  	2700MHz	73	73	70
  	3300MHz	72	71	70
  	3400MHz	68	71	70
  	3500MHz	68	71	70
  	3600MHz	68	71	70
  	3700MHz	70	71	70
  VSWR	703~960MHz	≤1.30	≤1.30	—
  	1700~1900MHz	≤1.30	≤1.30	≤1.30
  	1920~2025MHz	≤1.30	≤1.30	≤1.30
  	2110~2200MHz	≤1.30	≤1.30	≤1.30
  	2300~2400MHz	≤1.30	≤1.30	≤1.30
  	2515~2675MHz	≤1.35	≤1.35	≤1.35
  	3300~3700MHz	≤1.40	≤1.40	≤1.40
