Cable coaxil permeable RoHS de la señal de la radiación granangular interior de la cobertura

Cable permeable de la radiación granangular interior de la cobertura

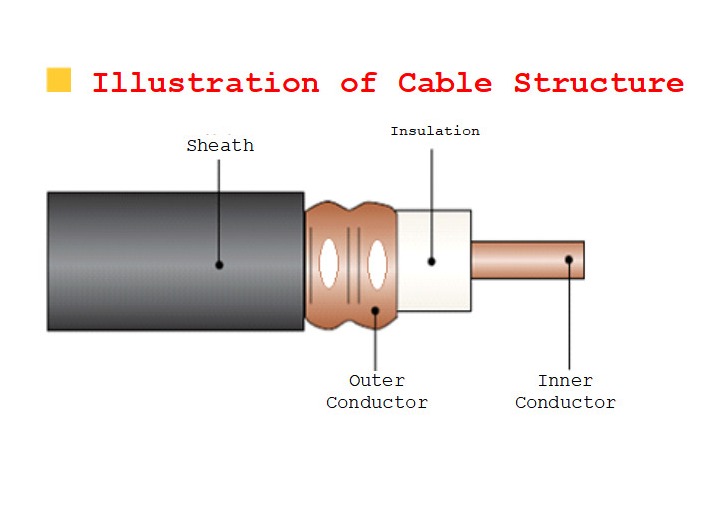

• Parámetros estructurales

  Modelo del producto	Conductor interno		Aislamiento	Conductor externo		Envoltura externa
  	Material	Diámetro		Material	Diámetro	Material	Diámetro
  HLRCACY (Z) - 50-12F (el 1/2 ")	Alambre de aluminio revestido de cobre	4.80m m	aislamiento Físico-hecho espuma del polietileno	Longitudinal del borde del aterrizaje de la tira del cobre del agujero perforado envuelto	13.50m m	Polietileno negro o poliolefina ignífuga halógeno-libre del humo bajo	15.80m m
  HLRCTCY (Z) - 50-22F (7/8")	Tubo de cobre liso	9.00m m			24.00m m		27.80m m


• Propiedades mecánicas y ambientales

  Modelo del producto	Radio de doblez mínimo por un solo tiempo	Radio de doblez mínimo por las épocas múltiples (15 veces)	Resistencia extensible máxima	Temperatura de la instalación	Temperatura de trabajo
  HLRCACY (Z) - 50-12F (el 1/2 ")	80m m	150m m	800N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Z) - 50-22F (7/8")	250m m	300m m	1300N


• Propiedades eléctricas

  Modelo del producto		HLRCACY (Z) - 50-12F (el 1/2 ")	HLRCTCY (Z) - 50-22F (7/8")
  Impedancia característica media (Ω)		50±2
  Tarifa de transmisión		el 90%
  Capacitancia (pF/m)		76
  Fuerza dieléctrica (V, DC, 1min)		6000	10000
  Resistencia de aislamiento mínima (MΩ·kilómetro)		10000
  Prueba de chispa de la envoltura (V, CA, valor eficaz)		8000	8000
  Atenuación longitudinal dB/100m el ±5%,℃ 20	800MHz	7,3	4,2
  	900MHz	8,0	4,5
  	1800MHz	12,8	7,3
  	1900MHz	13,2	7,8
  	2000MHz	14,2	8,0
  	2200MHz	15,0	9,1
  	2400MHz	16,6	9,7
  	2600MHz	18,5	10,5
  	2700MHz	18,8	11,1
  	3400MHz	25,5	14,0
  	3500MHz	28,1	14,7
  	3600MHz	29,5	15,6
  Pérdida de acoplamiento dB±5dB el 95%, los 2m	800MHz	78	83
  	900MHz	76	78
  	1800MHz	72	75
  	1900MHz	72	70
  	2000MHz	70	71
  	2200MHz	70	75
  	2400MHz	70	72
  	2600MHz	72	73
  	2700MHz	70	71
  	3400MHz	70	69
  	3500MHz	70	68
  	3600MHz	70	68
  VSWR	790~960MHz	≤1.30
  	1700~1900MHz	≤1.30
  	1920~2050MHz	≤1.30
  	2100~2200MHz	≤1.30
  	2300~2500MHz	≤1.30
  	2560~2700MHz	≤1.35
  	3400~3600MHz	≤1.35
