Cable permeable 13.10m m 34.00m m de la comunicación de radio ferroviaria del tren

Cable permeable 13.10m m 34.00m m de la comunicación de radio ferroviaria del tren

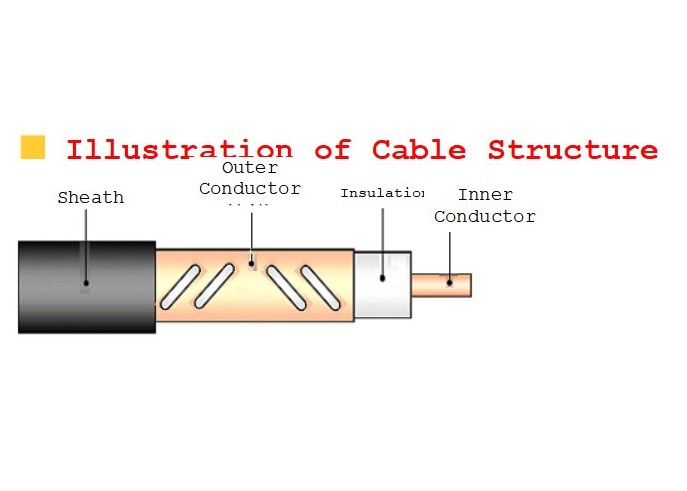

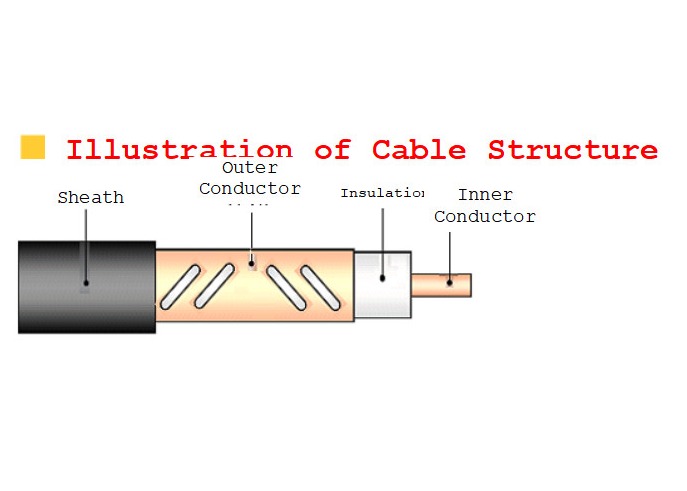

• Parámetros estructurales

  Modelo del producto		Conductor interno		Aislamiento	Conductor externo		Envoltura externa
  		Material	Diámetro		Material	Diámetro	Material	Diámetro
  WDZ-SLYWY-50-32	Ⅰ48	Tubo de cobre liso	13.10m m	aislamiento Físico-hecho espuma del polietileno	Longitudinal del borde del aterrizaje de la tira del cobre del agujero perforado envuelto	34.00m m	Poliolefina ignífuga halógeno-libre del humo bajo	38.00m m
  	Ⅰ47
  	Ⅰ46

• Parámetros estructurales
• Propiedades mecánicas y ambientales

  Modelo del producto		Radio de doblez mínimo por un solo tiempo	Radio de doblez mínimo por las épocas múltiples (15 veces)	Resistencia extensible máxima	Temperatura de la instalación	Temperatura de trabajo
  WDZ-SLYWY-50-32	Ⅰ48	400m m	500m m	2000N	-55℃~+85℃	-40℃~+70℃
  	Ⅰ47
  	Ⅰ46


• Propiedades eléctricas

  Modelo del producto		WDZ-SLYWY-50-32
  		Ⅰ48	Ⅰ47	Ⅰ46
  Impedancia característica media (Ω)		50±2
  Fuerza dieléctrica (V, DC, 1min)		10000
  Resistencia de aislamiento mínima (MΩ·kilómetro)		10000
  Prueba de chispa de la envoltura (V, CA, valor eficaz)		10000
  Atenuación longitudinal dB/100m el ±5%,℃ 20	455~461MHz	2,2	2,4	3,3
  	465~471MHz
  Pérdida de acoplamiento dB±5dB el 95%, los 2m	455~461MHz	83	73	63
  	465~471MHz
  VSWR máximo	455~461MHz	≤1.30
  	465~471MHz	≤1.30
