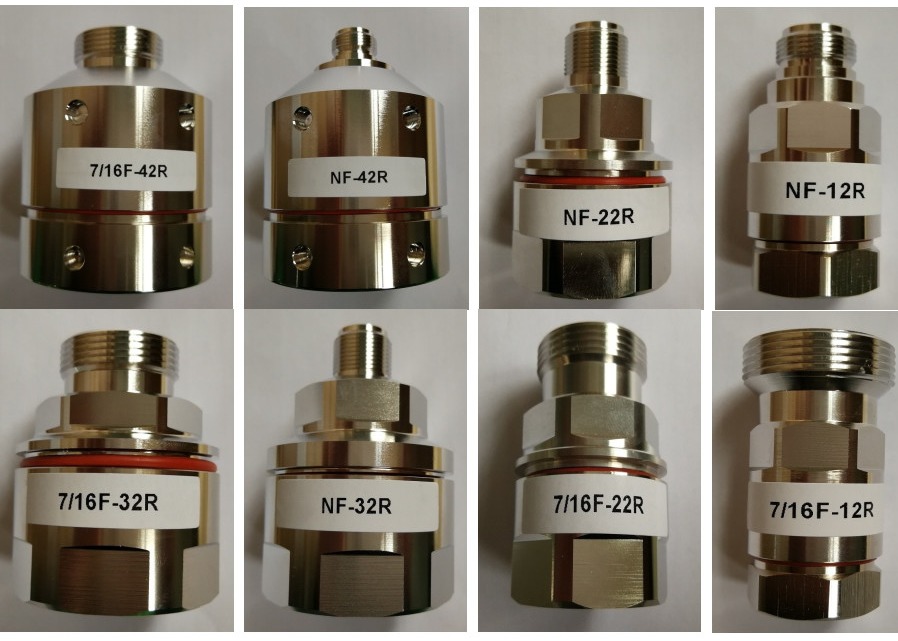

50 ohmios del RF de conector VSWR bajo de la radiofrecuencia para la comunicación móvil

50 ohmios del RF de conector VSWR bajo de la radiofrecuencia para la comunicación móvil

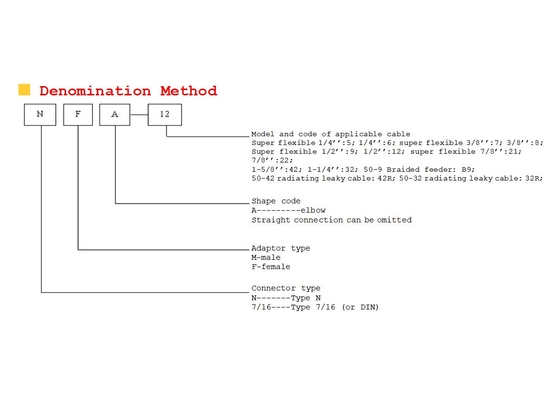

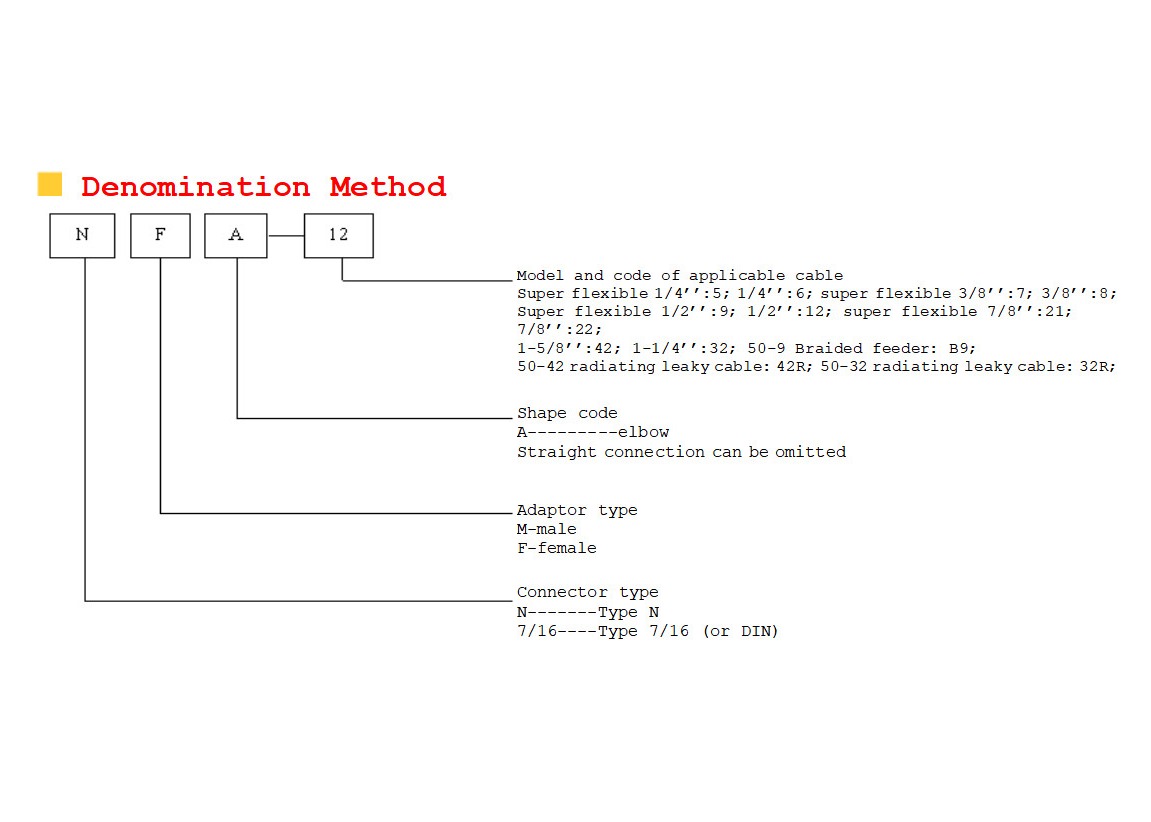

tipo conector coaxil de n
conector coaxial del dinar

Estándares ejecutados

Conectores coaxiales de la radiofrecuencia 50Ω de YD/T 1967-2018 para la comunicación móvil

Conectores de la radiofrecuencia de GB/T 11313.1-2013. Parte 1: Especificación genérica. Requisitos generales y métodos de medida

Conectores de la radiofrecuencia de GB/T 11313.4-2007. Parte 4: Conectores coaxiales de R.F. con el diámetro interno del conductor externo 16m m (0,63 adentro) con el acoplamiento del tornillo - ohmios de la impedancia característica 50 (tipo 7-16)

Conectores de la radiofrecuencia de GB/T 11313.16-2015. Parte 16: Conectores coaxiales de R.F. con el diámetro interno del conductor externo 7m m (los 0.276in) con el acoplamiento del tornillo - impedancia característica 50Ω (75Ω) (tipo N)

Características de producto

VSWR bajo, pérdida de inserción baja e intermodulación baja;

Facilidad de la instalación, buena sellando funcionamiento y el alto grado de la protección;

Utilizado principalmente para la conexión eléctrica y mecánica de la radiofrecuencia y de cables coaxiales permeables.

Parámetros técnicos

• Tipo de producto		Tipo N	Tipo estruendo
  Parámetros estructurales
  Contacto central	Perno central	Latón plateado	Latón plateado
  	Enchufe central	Bronce plateado de plata de la lata	Bronce plateado de plata de la lata
  Aislador		PTFE	PTFE
  Shell		latón plateado Tri aleación	latón plateado Tri aleación
  Parte de aislamiento		Goma de silicona	Goma de silicona
  Propiedades eléctricas
  Impedancia característica		50Ω	50Ω
  Pérdida de inserción	900MHz	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15
  	3300~3600MHz	≤1.20	≤1.20
  Resistencia de contacto	Conductor interno	≤0.80mΩ	≤0.40mΩ
  	Conductor externo	≤0.25mΩ	≤0.20mΩ
  Resistencia de aislamiento		≥5000mΩ	≥10000mΩ
  Voltaje que soporta (mínimo)		2.5KV	4.0KV
  Voltaje de funcionamiento (máximo)		1.4KV	2.7KV
  intermodulación del Tercero-orden (2×20W)	900MHz	≤-155dBc	≤-155dBc
  	1800MHz
  Propiedades mecánicas
  Fuerza de la retención del indicador de prueba		≥0.56N	≥6N
  Esfuerzo de torsión de acoplamiento	Esfuerzo de torsión normal	0.7~1.1Nm	20~28Nm
  	Soportar el esfuerzo de torsión	≥1.7Nm	≥30Nm
  Resistencia mecánica		500 veces	500 veces
  Temperatura ambiente		-65~+160℃	-65~+160℃
