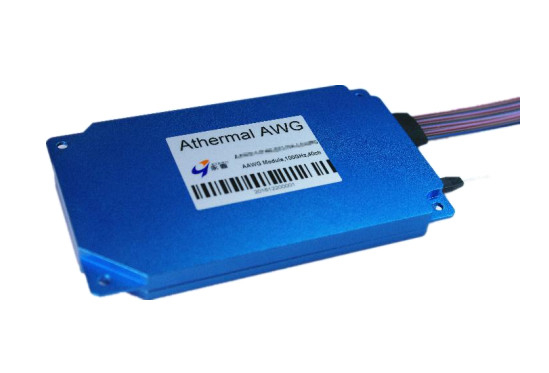

WDM atermal de los canales del multiplexor 44 del AWG de MUX DEMUX en fibras ópticas

Athermal MUX DEMUX AWG Multiplexer 44 Channels WDM In Fiber Optics

Informacion basica

Lugar de origen:	China
Nombre de la marca:	Wuhan Etern Optoelectronics
Certificación:	Telcordia GR-1221-CORE and GR-1209-CORE qualified
Número de modelo:	75GHz AAWG CON TAPA LLANA 40ch

Cantidad de orden mínima:	2
Precio:	Negotiable
Detalles de empaquetado:	Sobre 0.2kg/pc, el tamaño de la caja del paquete es cerca de 79x45x15m m
Tiempo de entrega:	4 semanas
Condiciones de pago:	L/C
Capacidad de la fuente:	canales 150k por mes

Mejor precio Contactar ahora

Información detallada

Canales:	44CH, 44 canales	Espaciamiento de canal:	75 gigahertz
Pérdida de inserción (típica):	DB 5,0	ancho de banda 1dB:	≥0.4nm
ancho de banda 3dB:	≥0.6nm	Uso:	Transmisión del WDM, red de larga distancia, red del metro
Alta luz:	Multiplexor atermal del AWG , Multiplexor del AWG de MUX DEMUX , Wdm de 44 canales en fibras ópticas

Descripción de producto

75GHz AWG atermal CON TAPA LLANA 44ch MUX/DEMUX

Características	Usos
Diseño atermal sobre la gama de temperaturas de funcionamiento	Transmisión del WDM
Tamaño compacto	Metro y red de larga distancia
Altas estabilidad y confiabilidad
Pérdida de inserción baja, alto aislamiento

WDM atermal de los canales del multiplexor 44 del AWG de MUX DEMUX en fibras ópticas

ETERN puso en orden la reja de la guía de onda (AWG) es un dispositivo rentable, de alto rendimiento de DWDM Mux/Demux que actuaba en el espaciamiento de canal 100GHz en rejilla del ITU de C y de la banda L, sin ninguna corriente eléctrica necesaria. Etern AAWG ofrece pérdida de inserción baja, el aislamiento excelente del canal, la facilidad de la fibra que dirige, y la confiabilidad a largo plazo en un paquete compacto. Los productos son denuncia de Telcordia GR-1221-CORE y GR-1209-CORE calificados, y de RoHS.

Especificación de funcionamiento

Parámetro		Unidades	Valor
Canales			40/44/48
Espaciamiento de canal		Gigahertz	75
Banda útil de la referencia		Gigahertz	±12.5
Exactitud de la longitud de onda		P.M.	±50
Inserción Loss1	Tipo.	DB	5,0
	Máximo.		5,5
Uniformidad de la pérdida de inserción		DB	≤1.5
Pérdida dependiente de la polarización (PDL)		DB	≤0.5
ancho de banda 1dB		nanómetro	≥0.4
ancho de banda 3dB		nanómetro	≥0.6
Aislamiento adyacente		DB	≥25
Aislamiento no adyacente del canal		DB	≥30
Interferencia total		DB	≥22
Pérdida de vuelta		DB	≥40
Dispersión cromática (CD)		ps/nm	-20 ~ +20
Dispersión del modo de la polarización (PMD)		picosegundo	≤0.5
Temperatura de funcionamiento		℃	-5 a +65
Temperatura de almacenamiento		℃	-40 a +85

Nota: 1. probado con los conectores.
