El AWG de 48CH 75GHz puso en orden la guía de onda que rallaba el alto aislamiento

48CH 75GHz AWG Arrayed Waveguide Grating High Isolation

Informacion basica

Lugar de origen:	China
Nombre de la marca:	Wuhan Etern Optoelectronics
Certificación:	Telcordia GR-1221-CORE and GR-1209-CORE qualified
Número de modelo:	75GHz AAWG CON TAPA LLANA 40ch

Cantidad de orden mínima:	2
Precio:	Negotiable
Detalles de empaquetado:	Sobre 0.2kg/pc, el tamaño de la caja del paquete es cerca de 79x45x15m m
Tiempo de entrega:	4 semanas
Condiciones de pago:	L/C
Capacidad de la fuente:	canales 150k por mes

Mejor precio Contactar ahora

Información detallada

Canales:	48CH, 48 canales	Espaciamiento de canal:	75GHz
Pérdida de inserción (típica):	DB 5,0	ancho de banda 1dB:	≥0.4nm
ancho de banda 3dB:	≥0.6nm	Temperatura de funcionamiento:	-5 a +65℃
Alta luz:	el AWG 75GHz puso en orden la reja de la guía de onda , el AWG 48ch puso en orden la reja de la guía de onda , Multiplexor pasivo del wdm del alto aislamiento

Descripción de producto

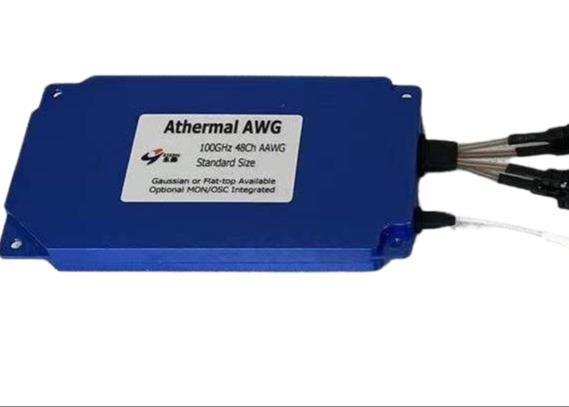

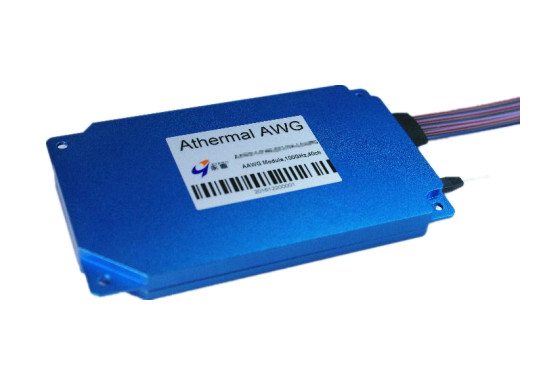

75GHz AWG atermal CON TAPA LLANA 48ch MUX/DEMUX

El AWG de 48CH 75GHz puso en orden la guía de onda que rallaba el alto aislamiento

ETERN puso en orden la reja de la guía de onda (AWG) es un dispositivo rentable, de alto rendimiento de DWDM Mux/Demux que actuaba en el espaciamiento de canal 100GHz en rejilla del ITU de C y de la banda L, sin ninguna corriente eléctrica necesaria. Etern AAWG ofrece pérdida de inserción baja, el aislamiento excelente del canal, la facilidad de la fibra que dirige, y la confiabilidad a largo plazo en un paquete compacto. Los productos son denuncia de Telcordia GR-1221-CORE y GR-1209-CORE calificados, y de RoHS.

Características	Usos
Diseño atermal sobre la gama de temperaturas de funcionamiento	Transmisión del WDM
Tamaño compacto	Metro y red de larga distancia
Altas estabilidad y confiabilidad
Pérdida de inserción baja, alto aislamiento

Especificación de funcionamiento

Parámetro		Unidades	Valor
Canales			40/44/48
Espaciamiento de canal		Gigahertz	75
Banda útil de la referencia		Gigahertz	±12.5
Exactitud de la longitud de onda		P.M.	±50
Inserción Loss1	Tipo.	DB	5,0
	Máximo.		5,5
Uniformidad de la pérdida de inserción		DB	≤1.5
Pérdida dependiente de la polarización (PDL)		DB	≤0.5
ancho de banda 1dB		nanómetro	≥0.4
ancho de banda 3dB		nanómetro	≥0.6
Aislamiento adyacente		DB	≥25
Aislamiento no adyacente del canal		DB	≥30
Interferencia total		DB	≥22
Pérdida de vuelta		DB	≥40
Dispersión cromática (CD)		ps/nm	-20 ~ +20
Dispersión del modo de la polarización (PMD)		picosegundo	≤0.5
Temperatura de funcionamiento		℃	-5 a +65
Temperatura de almacenamiento		℃	-40 a +85

Nota: 1. probado con los conectores.
