Información detallada

Característica:	Mini tamaño	Tipo:	2x2
Uso:	Sistema de prueba remoto de la fibra	Longitud de onda de funcionamiento:	1290-1330nm, 1525-1610nm
Certificación:	RoHS	Pérdida de inserción:	1.0dB
Alta luz:	interruptor de la terminación de la fibra 1.0dB , Interruptor 1550 de la terminación de la fibra del LC , 5V que conduce el interruptor óptico 2x2

Descripción de producto

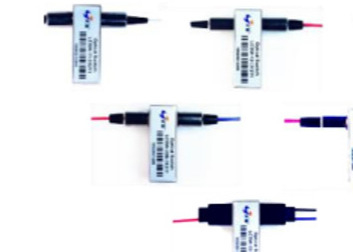

Interruptor de fibra óptica 2X2 de ETERN que traba la conducción del SM 1310/1550 LC/UPC 3.3V/5V

interruptor de la terminación de la fibra 1.0dB LC 1550 5V que conduce 2x2

Especificación de funcionamiento:

	Parámetro	Unidades	Unimodal		Con varios modos de funcionamiento
	Longitud de onda de funcionamiento	nanómetro	1290~1330 y/o 1525~1610		850 o 850&1310
	1x1, 1x2, 1x2 dual	DB		≤ 0,8
	2x2B			≤ 0,9
Pérdida de inserción^1,2	2x2			≤ 1,0
	2x2B dual			≤ 1,0
	2x2 dual			≤ 1,2
	Vuelva la pérdida^1,2	DB	≥ 45		≥ 30
	Pérdida dependiente de la polarización	DB	≤ 0,1
	Pérdida dependiente de la longitud de onda	DB	≤ 0,2		≤ 0,3
	Interferencia	DB	≥ 55		≥ 30
	Repetibilidad	DB		≤ ±0.02
	Tiempo del interruptor	ms		≤ 8
	Durabilidad	épocas		≥ 107
	Voltaje del interruptor	VDC		2.7~3.3 o 4.5~5.5
	Enganche			54~66@3V que conduce o conducción de 36~44@5V
Corriente del interruptor		mA
	No-enganche			39~47@3V que conduce o conducción de 25~31@5V
	Manejo de la potencia	mW		≥ 500
	Temperatura de funcionamiento	°C		‘- 5~+65
	Humedad de la operación	%RH		5~95
	Temperatura de almacenamiento	°C		-40~+85
	Humedad del almacenamiento	%RH		5~95
	Tipo de la fibra		Fibra de Corning SMF-28e		MMF 50/125 o 62.5/125
	Tipo de la coleta			fibra desnuda de 250m m o tubo flojo de 900m m
	1x1, 1x2, 2x2B, 2x2, 2x2 dual			26.0L x 11.0W x 8.2H
Dimensión del paquete		milímetro
	1x2 dual, 2x2B dual			26.0L x 11.0W x 8.2H	29.0L x 11.0W x 8.2H

Nota: 1. medido sin los conectores; IL será 0.3dB peor y RL será 5dB bajar con los conectores

2. Medido con la fuente óptica del LED o de VSCEL para con varios modos de funcionamiento

Dimensiones mecánicas (unidad: milímetro)

Definición eléctrica de los pernos:

Tipo

Trayectoria ligera

PIN de impulsión

Monitor

1x1

1x2

2x2B

2x2

D1x2

D2x2B

D2x2

3-4,8-7

3-2,8-9

Enganche

1 - 2

1-3/2-4

1-4/2-3

1 - 2, 1' - 2'

1-3/2-4

1' - 3'/2' - 4'

1-4/2-3

1' - 4'/2' - 3'

V+

Tierra

CIERRE

ABIERTO

1 - 3

1-4

1-2/3-4

1 - 3, 1' - 3'

1 - 4, 1' - 4'

1-2/3-4

1' - 2'/3' - 4'

Tierra

V+

ABIERTO

CIERRE

- Trabando

1 - 2

1-3/2-4

1-4/2-3

1 - 2, 1' - 2'

1-3/2-4

1' - 3'/2' - 4'

1-4/2-3

1' - 4'/2' - 3'

V+

Tierra

CIERRE

ABIERTO

1 - 3

1 - 4

1-2/3-4

1 - 3, 1' - 3'

1 - 4, 1' - 4'

1-2/3-4

1' - 2'/3' - 4'

ABIERTO

CIERRE

Los interruptores fibroópticos de ETERN se diseñan basados en el principio óptico de la refracción que reduce sensibilidad de la posición de la pieza móvil. Ofrece funcionamiento mecánico y óptico excelente y unifica diversa configuración del interruptor de 1x1, 1x2, 2x2 puente, 2x2, 1x2 dual, 2x2 puente dual, 2x2 dual sobre el paquete compacto similar. Los productos son Telcordia GR-1073-CORE calificaron, y denuncia de RoHS

Características:

1. Pérdida de inserción baja y charla cruzada

2. Gama de longitud de onda de funcionamiento ancha

3. Bidireccional

Usos:

1. Protección y restauración de la red

2. Bloqueo del canal

3. Integración del módulo y de sistema

4. Instrumentación

5. OADM configurable

Diagrama de la función

interruptor de la terminación de la fibra 1.0dB LC 1550 5V que conduce 2x2 0

Información el ordenar:

LCSW	-	□□□	-	□	□	□	□	□
Interruptor óptico Tipo del interruptor				Longitud de onda	Modo del interruptor	Tipo de la fibra	Longitud de la fibra	Conector
11= 1x1				1=1310nm	1=Latching	1=250um SM	el 1=0.5m	1=None
12= 1x2				2=1550nm	2=Non-latching	2=900um SM	los 2=1m	2=FC/UPC
puente 22B=2x2				3=1310&1550nm		3=250um 62.5/125	los 3=2m	3=FC/APC
22=2x2				4=850nm		4=900um 62.5/125	X=Specify	4=LC/UPC
D12=Dual 1x2				5=850&1310nm		5=250um 50/125		5=LC/APC
Puente de D22B=Dual 2x2				X=Special		6=900um 50/125		6=SC/UPC
D22=Dual 2x2						X=Special		7=SC/APC
								X=Specify

etiqueta:

Lugar de origen:	China
Nombre de la marca:	Wuhan ETERN Optoelectronics
Certificación:	GR-1221-CORE,GR-1209-CORE ,RoHS
Número de modelo:	INTERRUPTOR FIBROÓPTICO 1X1/1X2/2X2BYPASS/2X2, DUAL1X2/2X2BYPASS/2X2 DE ETERN

Cantidad de orden mínima:	10PCS
Precio:	Negotiable
Detalles de empaquetado:	caja de la ampolla
Condiciones de pago:	T/T
Capacidad de la fuente:	100k por mes
