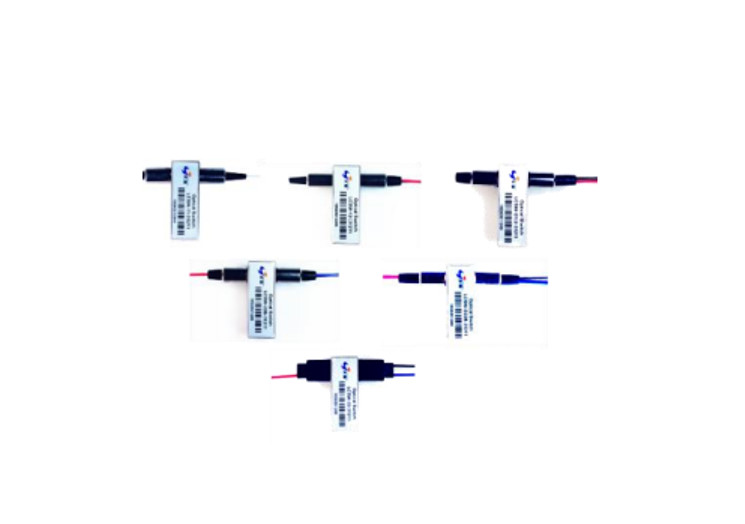

la fibra óptica 1330nm cambia la pérdida de inserción baja mini 1x4

1330nm Optical Fiber Switches Low Insertion Loss Mini 1x4
1330nm Optical Fiber Switches Low Insertion Loss Mini 1x4
Informacion basica
Lugar de origen: China
Nombre de la marca: Wuhan Etern Optoelectronics
Certificación: Telcordia GR-1073-CORE qualified, and RoHS complaint.
Número de modelo: Interruptor Fibra-óptico mini 1X4, 1X8 de ETERN
Precio: Negotiable
Condiciones de pago: L/C
Mejor precio Contactar ahora
Información detallada
Característica: Mini tamaño y tiempo corto del interruptor Calidad: Pérdida e interferencia bajas de inserción
Funcionamiento: Gama de longitud de onda ancha de la operación Uso: Monitor de la red/testingsystem remoto de la fibra,
Tipo: Mini 1x4 Longitud de onda de funcionamiento: 1330nm
Alta luz:

interruptores de fibra óptica 1330nm

,

interruptores de fibra óptica bajos de la pérdida de inserción

,

Mini interruptor óptico 1x4

Descripción de producto

Interruptor de fibra óptica mini 1X4, 1X8-- Mini Size, tiempo corto del interruptor y pérdida de inserción baja



Los interruptores fibroópticos de ETERN se diseñan basados en el principio óptico de la refracción que reduce sensibilidad de la posición de la pieza móvil. Él funcionamiento mecánico y óptico featuresexcellent y unificar diversa configuración del interruptor de mini 1x4 y de mini 1x8 sobre el mismo paquete compacto. Los productos son Telcordia GR-1073-CORE calificaron, y denuncia de RoHS.



Características Usos
Mini Size Sistema del monitor de la red
Tiempo corto del interruptor Sistema de prueba remoto de la fibra
Pérdida de inserción baja y charla cruzada Integración del módulo y de sistema
Gama de longitud de onda de funcionamiento ancha Instrumentación



Especificación de funcionamiento

Parámetro Unidades Unimodal
Longitud de onda de funcionamiento nanómetro 1290~1330 y/o 1525~1610
Inserción Loss1 1x4 DB ≤ 1,0
1x8 ≤ 1,2
Vuelta Loss1 DB ≥ 45
Pérdida dependiente de la polarización DB ≤ 0,1
Pérdida dependiente de la longitud de onda DB ≤ 0,2
Interferencia DB ≥ 60
Repetibilidad DB ≤ ±0.05
Tiempo del interruptor ms ≤ 15
Durabilidad épocas ≥ 107
Voltaje del interruptor VDC 2.7~3.3 o 4.5~5.5
Corriente del interruptor Enganche mA 54~66@3V que conduce o conducción de 36~44@5V
Manejo de la potencia mW ≤ 500
Temperatura de funcionamiento °C -5~+65
Humedad de la operación %RH 5~95
Temperatura de almacenamiento °C -40~+85
Humedad del almacenamiento %RH 5~95
Tipo de la fibra   Fibra de Corning SMF-28e
Tipo de la coleta   tubo flojo de 900m m
Dimensión del paquete milímetro 55.0L x 44.0W x 11.9H

Nota: 1. medido sin los conectores; IL será 0.3dB peor y RL será 5dB bajar con los conectores



la fibra óptica 1330nm cambia la pérdida de inserción baja mini 1x4 0



Definición eléctrica de los pernos

Mini interruptor 1x4 Entrada de control Salida de la situación Entrada común
1A 1B 2A 2B 3A 3B 4A 4B S1 S2 S3 S4 V+ Tierra
Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8 Pin9 Pin10 Pin11 Pin12 Pin13 Pin14
Com-P1 V+ 0V 0V V+ 0V V+ X X V+ Tierra Tierra Tierra V+ Tierra
Com-P2 0V V+ V+ 0V 0V V+ X X Tierra V+ Tierra Tierra V+ Tierra
Com-P3 0V V+ 0V V+ V+ 0V X X Tierra Tierra V+ Tierra V+ Tierra
Com-P4 0V V+ 0V V+ 0V V+ X X Tierra Tierra Tierra Tierra V+ Tierra
Mini interruptor 1x8 Entrada de control Salida de la situación Entrada común
1A 1B 2A 2B 3A 3B 4A 4B S1 S2 S3 S4 V+ Tierra
Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8 Pin9 Pin10 Pin11 Pin12 Pin13 Pin14
Com-P1 V+ 0V 0V V+ 0V V+ 0V V+ V+ Tierra Tierra Tierra V+ Tierra
Com-P2 0V V+ V+ 0V 0V V+ 0V V+ Tierra V+ Tierra Tierra V+ Tierra
Com-P3 0V V+ 0V V+ V+ 0V 0V V+ Tierra Tierra V+ Tierra V+ Tierra
Com-P4 0V V+ 0V V+ 0V V+ 0V V+ Tierra Tierra Tierra Tierra V+ Tierra
Com-P5 V+ 0V 0V V+ 0V V+ V+ 0V V+ Tierra Tierra V+ V+ Tierra
Com-P6 0V V+ V+ 0V 0V V+ V+ 0V Tierra V+ Tierra V+ V+ Tierra
Com-P7 0V V+ 0V V+ V+ 0V V+ 0V Tierra Tierra V+ V+ V+ Tierra
Com-P8 0V V+ 0V V+ 0V V+ V+ 0V Tierra Tierra Tierra V+ V+ Tierra



Diagrama de la función

la fibra óptica 1330nm cambia la pérdida de inserción baja mini 1x4 1la fibra óptica 1330nm cambia la pérdida de inserción baja mini 1x4 2
