Inicio > Productos> Multiplexor del AWG> Mini Size AAWG 100GHz que espacia el demultiplexor superior plano del multiplexor

Mini Size AAWG 100GHz que espacia el demultiplexor superior plano del multiplexor

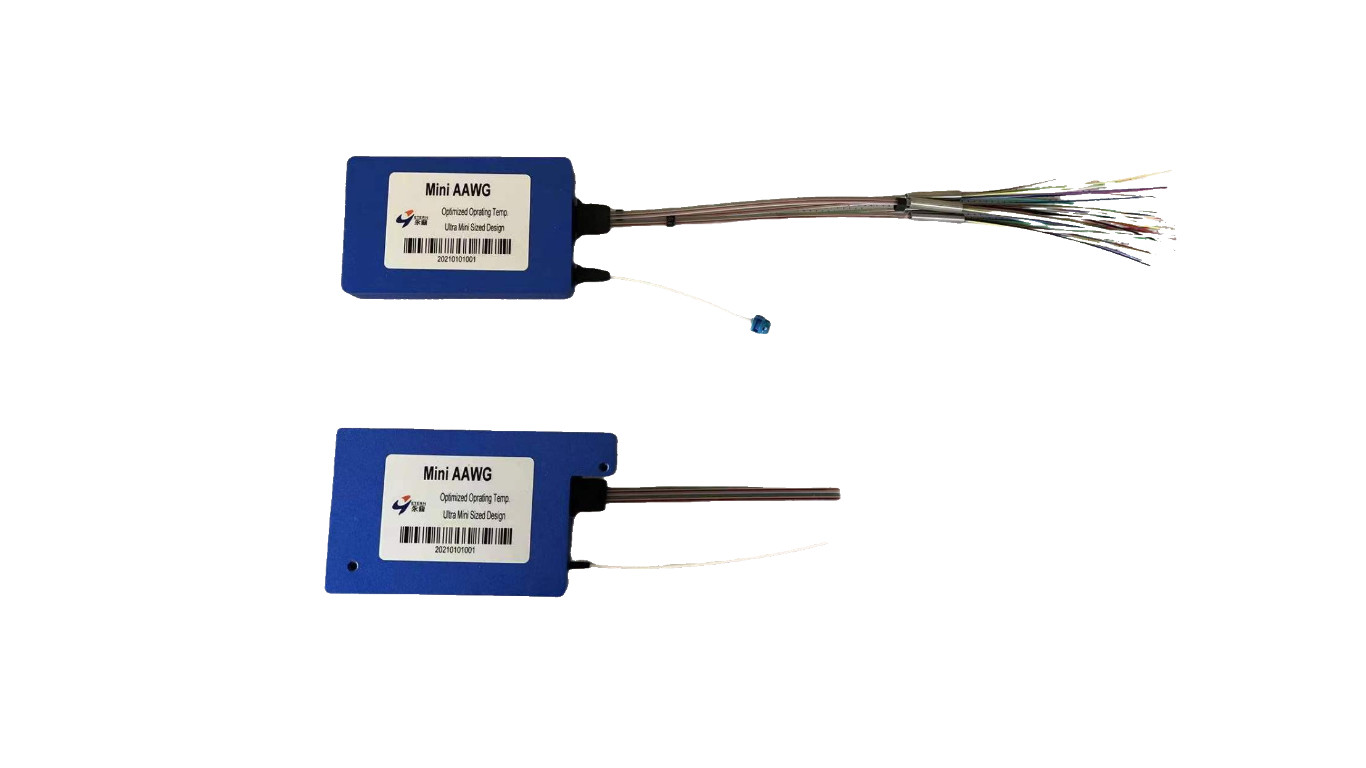

Mini Size AAWG 100GHz Spacing Flat Top Multiplexer Demultiplexer
Mini Size AAWG 100GHz Spacing Flat Top Multiplexer Demultiplexer Mini Size AAWG 100GHz Spacing Flat Top Multiplexer Demultiplexer
Informacion basica
Lugar de origen: China
Nombre de la marca: Wuhan ETERN Optoelectronics
Certificación: RoHS; GR-1221-CORE
Número de modelo: AAWG-1F36-C20-0302024-MDM
Cantidad de orden mínima: 2pcs
Precio: Negotiable
Detalles de empaquetado: paquete individual
Condiciones de pago: T/T
Capacidad de la fuente: 50k por mes
Mejor precio Contactar ahora
Información detallada
Espaciamiento de canal: 100Ghz No. de canales: 16/32/40/44/48
Tipo: Con tapa llana Pérdida de inserción: 5.0dB (tipo.)/5.5dB (máximo)
PDL: ≤0.5dB PMD: ≤0.5ps
ancho de banda 1dB: ≥0.4nm ancho de banda 3dB: ≥0.6nm
Alta luz:

Demultiplexor superior plano del multiplexor

,

Multiplexor de AAWG

,

100GHz que espacia el multiplexor superior plano

Descripción de producto

Mini Size AAWG, 100GHz que espacia, multiplexor con tapa llana/demultiplexor

Especificaciones (PN: AAWG-1F36-C20-0302024-MDM)



Parámetros Unidad Valor
Número de canal   36
Espaciamiento de canal Gigahertz 100
Longitud de onda de centro nanómetro 1538,186 ~ 1561,419
Frecuencia del canal THz 192,0 ~195,5
Banda útil de la referencia nanómetro ±0.1
Pérdida de inserción DB ≤5.5
Uniformidad de la pérdida de inserción DB ≤1.5
Ondulación de la banda útil DB ≤0.5
Ancho de banda @1dB nanómetro ≥ 0,4
@3dB ≥ 0,6
Aislamiento Canales adyacentes DB ≥25
Canales no adyacentes ≥30
Interferencia total DB ≥21
PDL DB ≤0.5
PMD picosegundo ≤0.5
Pérdida de vuelta DB ≥40
Dispersión cromática ps/nm ±20
Temperatura de funcionamiento ℃ -5 a +65
Temperatura de almacenamiento ℃ -40 a +85


Lista del canal

Canal Frecuencia (THz) Longitud de onda (nanómetro)
C20 192 1561,419
C21 192,1 1560,606
C22 192,2 1559,794
C23 192,3 1558,983
C24 192,4 1558,173
C25 192,5 1557,363
C26 192,6 1556,555
C27 192,7 1555,747
C28 192,8 1554,940
C29 192,9 1554,134
C30 193 1553,329
C31 193,1 1552,524
C32 193,2 1551,721
C33 193,3 1550,918
C34 193,4 1550,116
C35 193,5 1549,315
C36 193,6 1548,515
C37 193,7 1547,715
C38 193,8 1546,917
C39 193,9 1546,119
C40 194 1545,322
C41 194,1 1544,526
C42 194,2 1543,730
C43 194,3 1542,936
C44 194,4 1542,142
C45 194,5 1541,349
C46 194,6 1540,557
C-47 194,7 1539,766
C48 194,8 1538,976
C49 194,9 1538,186
C50 195 1537,397
C51 195,1 1536,609
C52 195,2 1535,822
C53 195,3 1535,036
C54 195,4 1534,250
C55 195,5 1533,465



Tipo de la coleta y del conector/longitud

Parámetro Especificaciones Unidad
Tipo de la fibra SMF-28e con la fibra floja del tubo 600um (TBD)
Longitud de la fibra Fibra común 300 (TBD) milímetro
Fibra de la cinta 200 (TBD) milímetro
Fan-hacia fuera 200 (TBD) milímetro
Adaptadores ópticos (todo el puerto) LC/UPC


Figura los dibujos industriales 1 (unidad: milímetro)



Mini Size AAWG 100GHz que espacia el demultiplexor superior plano del multiplexor 0

Mini Size AAWG 100GHz que espacia el demultiplexor superior plano del multiplexor 1



Cuadro 2 fan-hacia fuera (TBD)



Mini Size AAWG 100GHz que espacia el demultiplexor superior plano del multiplexor 2

ETERN puso en orden la reja de la guía de onda (AWG) es un dispositivo rentable, de alto rendimiento de DWDM Mux/Demux que actuaba en el espaciamiento de canal 100GHz en rejilla del ITU de C y de la banda L, sin ninguna corriente eléctrica necesaria. Etern AAWG ofrece pérdida de inserción baja, el aislamiento excelente del canal, la facilidad de la fibra que dirige, y la confiabilidad a largo plazo en un paquete compacto. Los productos son denuncia de Telcordia GR-1221-CORE y GR-1209-CORE calificados, y de RoHS.
