Información detallada

Nombre de producto:

alambre permeable

Usos:

Comunicación inalámbrica de la seguridad pública

Certificación:

RoHS

Modelo:

HLRHTCY (Z) - 50-42P

Alta luz:

El carril transita el cable permeable

cable permeable de 2 pulgadas

Alambre permeable de la comunicación inalámbrica de la seguridad pública

Descripción de producto

Alambre permeable del cable de 2 pulgadas para la comunicación inalámbrica de la seguridad pública del tránsito del carril

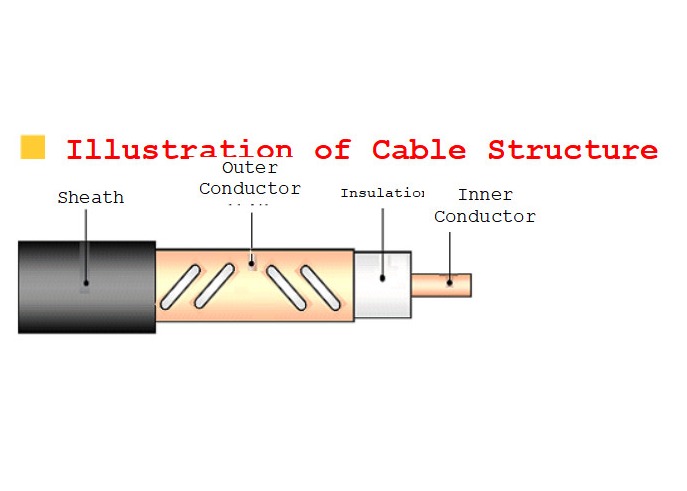

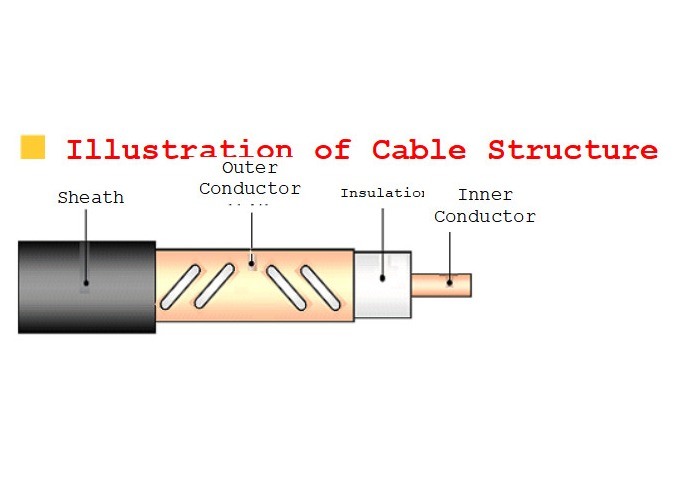

Parámetros estructurales

Modelo del producto	Conductor interno		Aislamiento	Conductor externo		Envoltura externa
	Material	Diámetro		Material	Diámetro	Material	Diámetro
HLRCTCY (Z) - 50-32P (1-1/4")	Tubo de cobre liso	13.10m m	aislamiento Físico-hecho espuma del polietileno	Longitudinal del borde del aterrizaje de la tira del cobre del agujero perforado envuelto	34.00m m	Polietileno negro o poliolefina ignífuga halógeno-libre del humo bajo	38.00m m
HLRHTCY (Z) - 50-42P (1-5/8")	Tubo de cobre acanalado del espiral	17.40m m			44.00m m		49.00m m

Propiedades mecánicas y ambientales

Modelo del producto

Radio de doblez mínimo por un solo tiempo

Radio de doblez mínimo por las épocas múltiples (15 veces)

Resistencia extensible máxima

Temperatura de la instalación

Temperatura de trabajo

HLRCTCY (Z) - 50-32P

(1-1/4")

400m m

500m m

2000N

-55℃~+85℃

-40℃~+70℃

HLRHTCY (Z) - 50-42P

(1-5/8")

500m m

700m m

2500N

Propiedades eléctricas

Modelo del producto		HLRCTCY (Z) - 50-32P (1-1/4")		HLRHTCY (Z) - 50-42P (1-5/8")
		1	2	1	2
Impedancia característica media (Ω)		50±2
Tarifa de transmisión		el 90%
Capacitancia (pF/m)		76
Fuerza dieléctrica (V, DC, 1min)		10000		15000
Resistencia de aislamiento mínima (MΩ·kilómetro)		10000
Prueba de chispa de la envoltura (V, CA, valor eficaz)		10000		10000
Atenuación longitudinal dB/100m el ±5%,℃ 20	350MHz	2,0	1,9	1,5	1,4
	1400MHz	—	4,2	—	3,5
Pérdida de acoplamiento dB±5dB el 95%, los 2m	350MHz	70	70	73	75
	1400MHz	—	75	—	70
VSWR	320~480MHz	≤1.30	≤1.30	≤1.30	≤1.30
	1350~1500MHz	—	≤1.30	—	≤1.30

etiqueta:

Lugar de origen:	China
Nombre de la marca:	ETERN
Certificación:	RoHS

Cantidad de orden mínima:	10PCS
Condiciones de pago:	T/T
