aislamiento inalámbrico privado del polietileno de la comunicación del cable permeable de 13.10m m

Cable permeable para la comunicación inalámbrica privada del tránsito del carril

• aislamiento inalámbrico privado del polietileno de la comunicación del cable permeable de 13.10m m

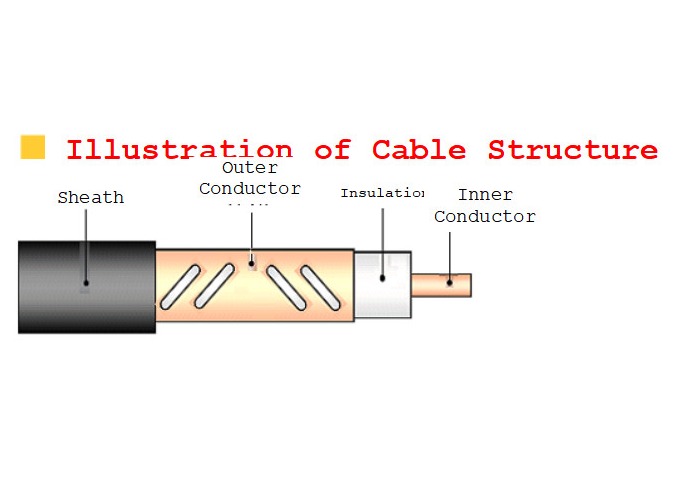

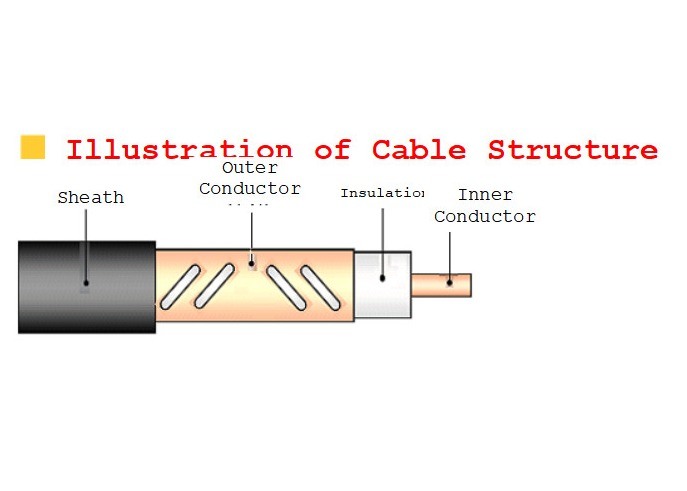

• Parámetros estructurales

  Modelo del producto	Conductor interno		Aislamiento	Conductor externo		Envoltura externa
  	Material	Diámetro		Material	Diámetro	Material	Diámetro
  HLRCTCY (Z) - 50-32T (1-1/4")	Tubo de cobre liso	13.10m m	aislamiento Físico-hecho espuma del polietileno	Longitudinal del borde del aterrizaje de la tira del cobre del agujero perforado envuelto	34.00m m	Polietileno negro o poliolefina ignífuga halógeno-libre del humo bajo	38.00m m
  HLRHTCY (Z) - 50-42T (1-5/8")	Tubo de cobre acanalado del espiral	17.40m m			44.00m m		49.00m m


• Propiedades mecánicas y ambientales

  Modelo del producto	Radio de doblez mínimo por un solo tiempo	Radio de doblez mínimo por las épocas múltiples (15 veces)	Resistencia extensible máxima	Temperatura de la instalación	Temperatura de trabajo
  HLRCTCY (Z) - 50-32T (1-1/4")	400m m	500m m	2000N	-55℃~+85℃	-40℃~+70℃
  HLRHTCY (Z) - 50-42T (1-5/8")	500m m	700m m	2500N

  Propiedades eléctricas

  Modelo del producto		HLRCTCY (Z) - 50-32T (1-1/4")		HLRHTCY (Z) - 50-42T (1-5/8")
  		1	2	1	2
  Impedancia característica media (Ω)		50±2
  Tarifa de transmisión		el 90%
  Capacitancia (pF/m)		76
  Fuerza dieléctrica (V, DC, 1min)		10000		15000
  Resistencia de aislamiento mínima (MΩ·kilómetro)		10000
  Prueba de chispa de la envoltura (V, CA, valor eficaz)		10000		10000
  Atenuación longitudinal dB/100m el ±5%,℃ 20	800MHz	3,0	2,7	2,2	2,2
  	900MHz	3,4	3,3	2,4	2,4
  	1800MHz	—	5,0	—	4,2
  Pérdida de acoplamiento dB±5dB el 95%, los 2m	800MHz	69	78	68	70
  	900MHz	70	75	69	70
  	1800MHz	—	72	—	68
  VSWR	800~900MHz	≤1.30
  	1700~1900MHz	≤1.30
