8 pulgadas cable permeable de 75 ohmios para el sistema de la radiocomunicación de FM

Cable permeable para la radiocomunicación de FM

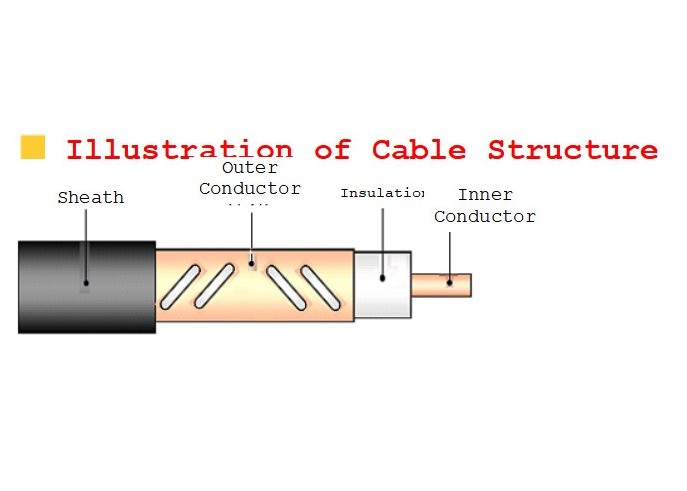

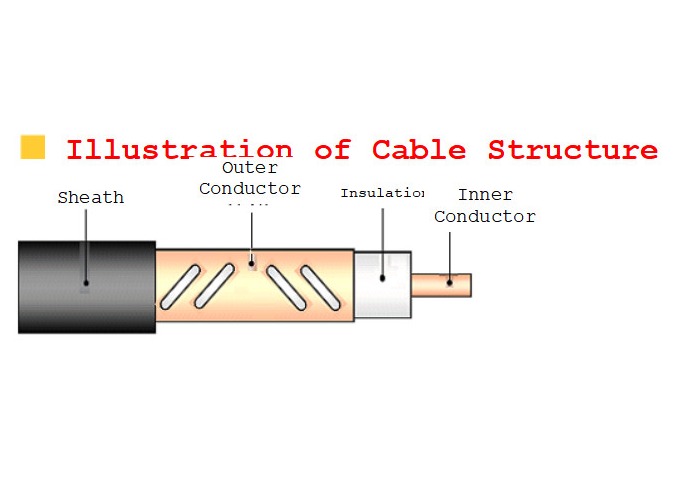

• Parámetros estructurales

  Modelo del producto	Conductor interno		Aislamiento	Conductor externo		Envoltura externa
  	Material	Diámetro		Material	Diámetro	Material	Diámetro
  HLRCACY (Z) - los 50-12M (el 1/2 ")	Alambre de aluminio revestido de cobre	4.80m m	aislamiento Físico-hecho espuma del polietileno	Longitudinal del borde del aterrizaje de la tira del cobre del agujero perforado envuelto	13.50m m	Polietileno negro o poliolefina ignífuga halógeno-libre del humo bajo	15.80m m
  HLRCTCY (Z) - los 50-22M (7/8")	Tubo de cobre liso	9.00m m			24.00m m		27.80m m
  HLRCTCY (Z) - los 50-32M (1-1/4")	Tubo de cobre liso	13.10m m			34.00m m		38.00m m
  HLRHTCY (Z) - los 50-42M (1-5/8")	Tubo de cobre acanalado del espiral	17.40m m			44.00m m		49.00m m

• Parámetros estructurales mecánicos y propiedades ambientales

• Modelo del producto	Radio de doblez mínimo por un solo tiempo	Radio de doblez mínimo por las épocas múltiples (15 veces)	Resistencia extensible máxima	Temperatura de la instalación	Temperatura de trabajo
  HLRCACY (Z) - los 50-12M (el 1/2 ")	80m m	150m m	800N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Z) - los 50-22M (7/8")	250m m	300m m	1300N
  HLRCTCY (Z) - los 50-32M (1-1/4")	400m m	500m m	2000N
  HLRHTCY (Z) - los 50-42M (1-5/8")	500m m	700m m	2500N


• Propiedades eléctricas

  Modelo del producto		HLRCACY (Z) - los 50-12M (el 1/2 ")	HLRCTCY (Z) - los 50-22M (7/8")	HLRCTCY (Z) - los 50-32M (1-1/4")	HLRHTCY (Z) - los 50-42M (1-5/8")
  Impedancia característica media (Ω)		50±2
  Tarifa de transmisión		el 90%
  Capacitancia (pF/m)		76
  Fuerza dieléctrica (V, DC, 1min)		6000	10000	10000	15000
  Resistencia de aislamiento mínima (MΩ·kilómetro)		10000
  Prueba de chispa de la envoltura (V, CA, valor eficaz)		8000	8000	10000	10000
  Atenuación longitudinal dB/100m el ±5% ℃ 20	75MHz	2,0	1,3	0,8	0,7
  	150MHz	2,4	1,9	1,2	1,0
  	350MHz	3,5	3,0	1,9	1,5
  Pérdida de acoplamiento dB±5dB el 95%, los 2m	75MHz	78	70	73	72
  	150MHz	76	73	75	75
  	350MHz	75	69	70	69
  VSWR	75~150MHz	≤1.30
  	320~480MHz	≤1.30


•
