Información detallada

Tipo:	1X1	Pérdida de inserción:	1.0dB, 1.2dB, 0.8dB, 0.9dB
Certificación:	GR-1221-CORE,GR-1209-CORE ,RoHS	Longitud de onda de funcionamiento:	1310nm
Uso:	Sistema del monitor de la red, sistema de prueba remoto de la fibra	Calidad:	Pérdida y Bajo-interferencia bajas de inserción
Alta luz:	interruptor de red 1310nm con el puerto de la fibra óptica , interruptor de red 1X1 con el puerto de la fibra óptica , 3V que conduce el interruptor de la distribución de la fibra

Descripción de producto

Interruptor de fibra óptica de ETERN 1X1 que traba para la protección de la red y de sistema

Características:

1. Pérdida de inserción baja y charla cruzada

2. Gama de longitud de onda de funcionamiento ancha

3. Bidireccional

Usos:

1. Protección y restauración de la red

2. Bloqueo del canal

3. Integración del módulo y de sistema

4. Instrumentación

5. OADM configurable

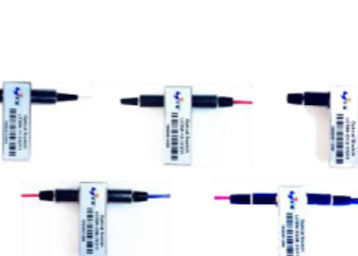

interruptor de red 1X1 con la conducción del puerto 1310nm 3V de la fibra óptica

Los interruptores fibroópticos de ETERN se diseñan basados en el principio óptico de la refracción que reduce sensibilidad de la posición de la pieza móvil. Ofrece funcionamiento mecánico y óptico excelente y unifica diversa configuración del interruptor de 1x1, 1x2, 2x2 puente, 2x2, 1x2 dual, 2x2 puente dual, 2x2 dual sobre el paquete compacto similar. Los productos son Telcordia GR-1073-CORE calificaron, y denuncia de RoHS

Especificación de funcionamiento:

	Parámetro	Unidades	Unimodal		Con varios modos de funcionamiento
	Longitud de onda de funcionamiento	nanómetro	1290~1330 y/o 1525~1610		850 o 850&1310
	1x1, 1x2, 1x2 dual	DB		≤ 0,8
	2x2B			≤ 0,9
Pérdida de inserción^1,2	2x2			≤ 1,0
	2x2B dual			≤ 1,0
	2x2 dual			≤ 1,2
	Vuelva la pérdida^1,2	DB	≥ 45		≥ 30
	Pérdida dependiente de la polarización	DB	≤ 0,1
	Pérdida dependiente de la longitud de onda	DB	≤ 0,2		≤ 0,3
	Interferencia	DB	≥ 55		≥ 30
	Repetibilidad	DB		≤ ±0.02
	Tiempo del interruptor	ms		≤ 8
	Durabilidad	épocas		≥ 107
	Voltaje del interruptor	VDC		2.7~3.3 o 4.5~5.5
	Enganche			54~66@3V que conduce o conducción de 36~44@5V
Corriente del interruptor		mA
	No-enganche			39~47@3V que conduce o conducción de 25~31@5V
	Manejo de la potencia	mW		≥ 500
	Temperatura de funcionamiento	°C		‘- 5~+65
	Humedad de la operación	%RH		5~95
	Temperatura de almacenamiento	°C		-40~+85
	Humedad del almacenamiento	%RH		5~95
	Tipo de la fibra		Fibra de Corning SMF-28e		MMF 50/125 o 62.5/125
	Tipo de la coleta			fibra desnuda de 250m m o tubo flojo de 900m m
	1x1, 1x2, 2x2B, 2x2, 2x2 dual			26.0L x 11.0W x 8.2H
Dimensión del paquete		milímetro
	1x2 dual, 2x2B dual			26.0L x 11.0W x 8.2H	29.0L x 11.0W x 8.2H

Nota: 1. medido sin los conectores; IL será 0.3dB peor y RL será 5dB bajar con los conectores

2. Medido con la fuente óptica del LED o de VSCEL para con varios modos de funcionamiento

Dimensiones mecánicas (unidad: milímetro)

Definición eléctrica de los pernos:

Tipo

Trayectoria ligera

PIN de impulsión

Monitor

1x1

1x2

2x2B

2x2

D1x2

D2x2B

D2x2

3-4,8-7

3-2,8-9

Enganche

1 - 2

1-3/2-4

1-4/2-3

1 - 2, 1' - 2'

1-3/2-4

1' - 3'/2' - 4'

1-4/2-3

1' - 4'/2' - 3'

V+

Tierra

CIERRE

ABIERTO

1 - 3

1-4

1-2/3-4

1 - 3, 1' - 3'

1 - 4, 1' - 4'

1-2/3-4

1' - 2'/3' - 4'

Tierra

V+

ABIERTO

CIERRE

- Trabando

1 - 2

1-3/2-4

1-4/2-3

1 - 2, 1' - 2'

1-3/2-4

1' - 3'/2' - 4'

1-4/2-3

1' - 4'/2' - 3'

V+

Tierra

CIERRE

ABIERTO

1 - 3

1 - 4

1-2/3-4

1 - 3, 1' - 3'

1 - 4, 1' - 4'

1-2/3-4

1' - 2'/3' - 4'

ABIERTO

CIERRE

Diagrama de la función

interruptor de red 1X1 con la conducción del puerto 1310nm 3V de la fibra óptica 0

Información el ordenar:

LCSW	-	□□□	-	□	□	□	□	□
Interruptor óptico Tipo del interruptor				Longitud de onda	Modo del interruptor	Tipo de la fibra	Longitud de la fibra	Conector
11= 1x1				1=1310nm	1=Latching	1=250um SM	el 1=0.5m	1=None
12= 1x2				2=1550nm	2=Non-latching	2=900um SM	los 2=1m	2=FC/UPC
puente 22B=2x2				3=1310&1550nm		3=250um 62.5/125	los 3=2m	3=FC/APC
22=2x2				4=850nm		4=900um 62.5/125	X=Specify	4=LC/UPC
D12=Dual 1x2				5=850&1310nm		5=250um 50/125		5=LC/APC
Puente de D22B=Dual 2x2				X=Special		6=900um 50/125		6=SC/UPC
D22=Dual 2x2						X=Special		7=SC/APC
								X=Specify

etiqueta:

Lugar de origen:	China
Nombre de la marca:	Wuhan ETERN Optoelectronics
Certificación:	GR-1221-CORE,GR-1209-CORE ,RoHS
Número de modelo:	INTERRUPTOR FIBROÓPTICO 1X1/1X2/2X2BYPASS/2X2, DUAL1X2/2X2BYPASS/2X2 DE ETERN

Cantidad de orden mínima:	10PCS
Precio:	Negotiable
Detalles de empaquetado:	caja de la ampolla
Condiciones de pago:	T/T
Capacidad de la fuente:	100k por mes
